ArchiCAD spinnt bei Ellipsen

#1 (Permalink)
Social Bookmarks:

Ich werde hier noch wahnsinnig!

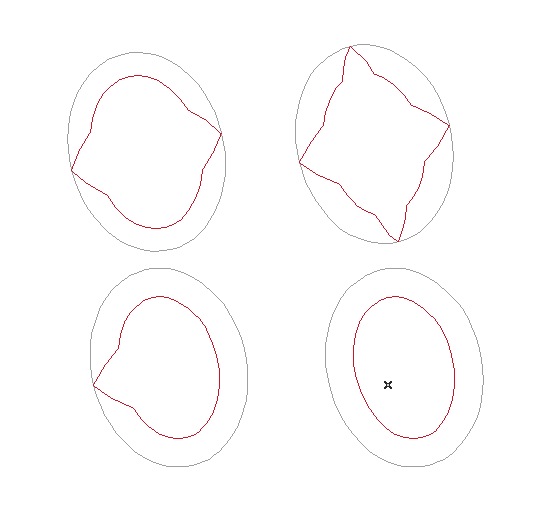

Ich arbeite mit einer elliptischen Forum und muss daher die Ausgangsellipse immer wieder versetzen, aber das Ergebnis ist immer wieder eine Überraschung, nur selten aber auch eine Ellipse.

Kann mir mal jemand sagen, wie ich mit dieser Software mein Diplom hinkriegen soll??? Das ist doch echt scheiße, wenn ich das mal so sagen darf!
Miniaturansicht angehängter Grafiken
ArchiCAD spinnt bei Ellipsen-ellipsen.jpg
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 15:00
ID: 21969



Social Bookmarks:

für jeden, der das mal prüfen möchte, hier noch die ArchiCAD Datei:
Angehängte Dateien
Dateityp: zip ellipsen.pln.zip (254,2 KB, 123x aufgerufen)
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.07.2005
Beiträge: 34
Nelly: Offline

Ort: Berlin

Nelly is on a distinguished road

Beitrag
Datum: 13.02.2007
Uhrzeit: 16:25
ID: 21970



Social Bookmarks:

Hallo Florian,

ehrlich gesagt, ich verstehe Dein Problem nicht so ganz. Was willst Du genau machen???? Die Ellipse größer oder kleiner zu ziehen klappt ohne weiteres.

Grüße
Nelly

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.07.2005
Beiträge: 34
Nelly: Offline

Ort: Berlin

Nelly is on a distinguished road

Beitrag
Datum: 13.02.2007
Uhrzeit: 16:32
ID: 21971



Social Bookmarks:

Bei mir klappt es auch mit Deinem Projekt. Allerdings sind Deine "spinnenden" Ellipsen irgendwie zerlegt. Was hast Du damit gemacht???

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 16:52
ID: 21972



Social Bookmarks:

Eine Ellipse größer und kleiner ziehen ist kein Problem. Aber ich will die Kopie einer Ellipse kleiner machen. Dazu nutze ich den Befehl versetzen, da dadurch gewährleistet ist, dass der orthogonale Abstand an jedem Punkt gleich ist.

ArchiCAD ist leider nicht fähig die Versatzfunktion auf alle Elemente anzuwenden. (Irgendwer im deutschen ArchiCAD Forum hat mal behauptet, dass das mathematisch (?) nicht möglich sei, was aber Schwachsinn ist, da Programme wie Nemetschek und AutoCAD dies sehr wohl können.)
Jedenfalls - um dennoch eine Kopie eines Splines oder einer Ellipsen versetzen zu können, muss man diese in Kreissegmente zerlegen und das dann versetzen:

Kreistool wählen, Versatz einstellen, mit Zauberstab auf original Objekt klicken.
(Soweit übrigens noch mal ein Dankeschön an fst, der mir diesen Tip gegeben hat.)

Nun kommt aber das Problem: Das klappt beim gleichen Objekt nur manchmal... (wie man oben sieht.)

Grüsse
Florian
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 17:01
ID: 21973



Social Bookmarks:

Workaround aus dem ArchiCAD Forum:

Kopie der Ellipse erstellen (Kopie verschieben, mit r=0) und diese dann im Radius ändern.
Das ist eigentlich sogar schöner, weil die Ellipse bestehen bleibt
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.07.2005
Beiträge: 34
Nelly: Offline

Ort: Berlin

Nelly is on a distinguished road

Beitrag
Datum: 13.02.2007
Uhrzeit: 17:31
ID: 21974



Social Bookmarks:

Genau so, wie es im Forum beschrieben wird, habe ich es auch gemacht, deshalb habe ich Dein Problem nicht verstanden.
Damit sollte es doch gelöst sein, oder?

Grüße
Nellyn

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 18:55
ID: 21975



Social Bookmarks:

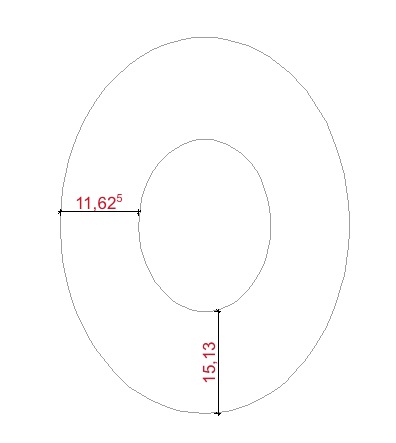

Schade nur, dass das totaler Quatsch ist. Die Abstände sind nicht gleich. Ich habe keine Ahnung was die bei Graphisoft da machen....
Miniaturansicht angehängter Grafiken
ArchiCAD spinnt bei Ellipsen-ellipsen2.jpg
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 13.02.2007
Uhrzeit: 20:10
ID: 21976



Social Bookmarks:

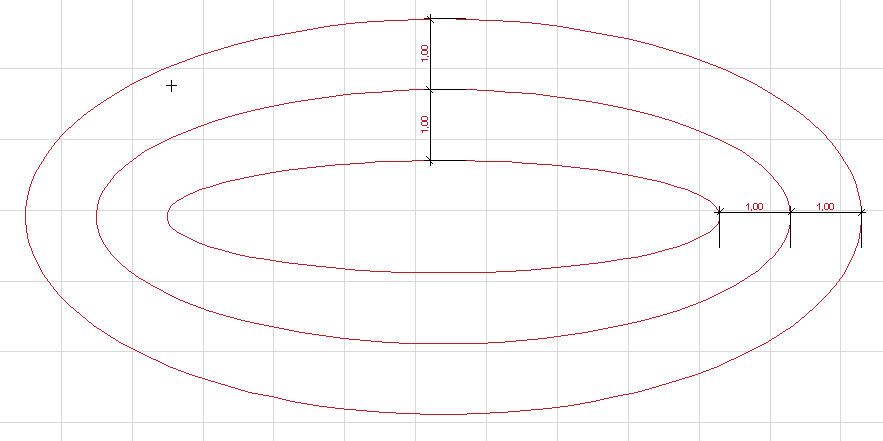

Soll es so aussehen:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 13.02.2007
Uhrzeit: 20:11
ID: 21977



Social Bookmarks:

Anhang vergessen:
Miniaturansicht angehängter Grafiken
ArchiCAD spinnt bei Ellipsen-1.jpg

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 20:21
ID: 21978



Social Bookmarks:

Also ich mache das wie folgt:

Ich
1.) markiere die Ursprungsellipse.
2.) wähle Apfel+Shift+E - für Kopie verschieben
3.) wähle den Ursprung der Verschiebung
4.) gebe für Entfernung 0 ein
5.) markiere die Ellipse
6.) wähle das Kreis/Ellipsen Tool
7.) klicke auf die Ellipse
8.) wähle aus der Floating-Palette den Befehl "Radiale Streckung"
9.) setze die Ellipse am gewünschten Punkt ab


Wo liegt der Fehler?
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 13.02.2007
Uhrzeit: 20:26
ID: 21979



Social Bookmarks:

Ach so, ja so sollte es aussehen.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 13.02.2007
Uhrzeit: 20:31
ID: 21980



Social Bookmarks:

Man muss 2x den "Radius" ändern. 1x in der X Achse, und 1x in der Y Achse.
Eine Ellipse hat nicht "einen" Radius !

P.S. Ich hab einfach eine neue Ellipse gezeichtnet mit ALT X etc.

Was mach ich nur wenn dein Diplom fertig ist

Mit Zitat antworten
