Tool zu Bereinigung von Lageplänen?

#1 (Permalink)
Social Bookmarks:

Das Problem kennt glaube ich jeder, der schon einmal mit digitalen Katasterplänen gearbeitet hat: eine Strasse besteht aus tausend Einzellinien, die sich im besten Fall einfach zu einer Polylinie zusammenführen lässt, die dann aber immernoch aus tausend Kontrollpunkten besteht. Häufig berühren sich aber die kleinen Einzellinien nicht, so dass es einfacher ist, den kompletten Plan abzuzeichnen, statt die Fehler zu korrigieren.

Nun Frage ich mich ob es nicht ein Programm oder AutoCAD PlugIn gibt, das diese Fehler nach Parametervorgabe korrigieren kann.

Ich könnte mir vorstellen, dass man z.B. den Toleranzbereich angibt, bei dem zwei getrennte Linien miteinander verbunden werden und wie Linien aus tausend Einzellinien zu einer Polylinie zusammengeführt werden - also ob z.B. ein polygonalisierter Kreis zu einem echten Kreis umgewandelt wird, leichte Schiefstellungen von Linien begradigt werden oder zu Kurvenlinien umgewandelt werden etc.

Eigentlich so etwas ähnliches wie ein Programm, das aus einer Pixerlgraphik eine Vektorgraphik macht (dort kann man ja auch ähnliche Toleranzen einstellen), nur dass in diesem Fall Vektoren optimiert werden sollen.

Gibts das? Hat nicht jemand Lust das zu schreiben?

Grüsse
Flo
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 18.10.2007
Uhrzeit: 17:54
ID: 25721



Social Bookmarks:

Laß uns eine Softwarefirma gründen, und ein Programm schreiben, dass all UNSERE alltäglichen Probleme lösen kann.

__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 18.10.2007
Uhrzeit: 19:07
ID: 25722



Social Bookmarks:

wie wäre es mit der abpaus-funktion die seit CS2 im Illustrator implementiert ist?
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 18.10.2007
Uhrzeit: 23:03
ID: 25725



Social Bookmarks:

Probier mal ArchiCAD 11.

Hat zwar nicht die beschriebenen Einstellungen,
aber es könnte deinen Ansprüchen teilweise gerecht
werden.

FTS

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 18.10.2007
Uhrzeit: 23:30
ID: 25726



Social Bookmarks:

legste 'n gutes wort für nicht ein, damit ich nochmal ne studi-version bekommen
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.02.2004
Beiträge: 91
Sven_W: Offline


Sven_W is on a distinguished road

Beitrag
Datum: 20.10.2007
Uhrzeit: 22:57
ID: 25754



Social Bookmarks:

Hallo,

habe kürzlich dazu einen Thread zu Illustrator in diesem Forum gefunden :

http://www.hostingforum.ca/157882-i-...oints-why.html

Hier die Url zum Script :

http://www.IllustrationETC.com/AIbud...athScripts.zip

Sind verschiedene andere Scripts mit drin. Die 2 wichtigen davon suchen die nächsten erreichbaren Endpunkte von Linien und verbinden diese.

Dauert bei dausenden Linien ziemlich lang. Bei 150 Segmenten hat er hier fast 2 Minuten gebraucht.
Funktioniert aber.

Die neue Funktion in CS2 kenne ich nicht. Habe nur die alte Version.

Wenn mit jemand einen Tipp hat wie man sowas mit Allplan am geschicktesten macht...ich wäre ihm sehr verknotet...bzw. verbunden.

--
Grüße aus dem kalten Kassel
Sven

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 21.10.2007
Uhrzeit: 14:53
ID: 25755



Re: Tool zu Bereinigung von Lageplänen? #7 (Permalink)
Social Bookmarks:

Zitat:
Originally posted by Florian
Nun Frage ich mich ob es nicht ein Programm oder AutoCAD PlugIn gibt, das diese Fehler nach Parametervorgabe korrigieren kann.

Ich könnte mir vorstellen, dass man z.B. den Toleranzbereich angibt, bei dem zwei getrennte Linien miteinander verbunden werden und wie Linien aus tausend Einzellinien zu einer Polylinie zusammengeführt werden - also ob z.B. ein polygonalisierter Kreis zu einem echten Kreis umgewandelt wird, leichte Schiefstellungen von Linien begradigt werden oder zu Kurvenlinien umgewandelt werden etc.
Im PEDIT-Dialog, wenn ich "v" für Verbinden wähle, gibt es den Parameter "Fuzzy-Abstand". Ich kann auch den "Verbindungstyp" wählen (Dehnen, Hinzufügen, beides). Hierzu hatten wir auch mal einen Thread: http://www.tektorum.de/showthread.php?threadid=2083.

Da ich mit PEDIT auch auf einen Schlag ein ganzes Auswahlfenster voll Liniensalat in Polys umwandeln kann, ist damit in einem Schritt schon ca. 85-95% der Arbeit getan. Nur in Einzelfällen funktioniert das Schließen nicht.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 22.10.2007
Uhrzeit: 10:30
ID: 25760



Social Bookmarks:

Hilft aber leider nicht, wenn die Linien leicht verstzt zueinander enden/anfangen...
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 22.10.2007
Uhrzeit: 11:21
ID: 25761



Social Bookmarks:

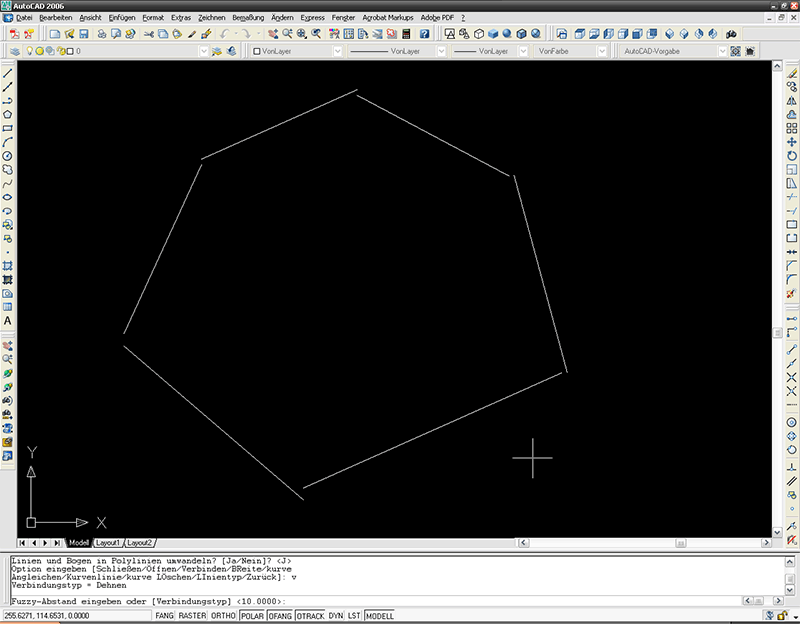

Bei kleinen Lücken schon - und man kann den Fuzzy-Abstand auch auf 5 Meter stellen:
