Rhino 4 Viewport Vektorexport nur sichtbare Linien

#1 (Permalink)
Social Bookmarks:

Liebes Forum,

ich habe ein Problem beim Export von Vektoren im Rhino. Was ich machen moechte ist, von einer Perspektive nur die sichtbaren Linien als Vektoren zu exportieren. Versucht habe ich es schon ueber den PDF Print und den Export als .ai Datei. Beide Male werden die sichtbaren als auch die unsichtbaren Linien angezeigt d.h. das komplette Wireframemodell als 2d Zeichnung. Ich moechte die Vektoren dann spaeter im Illustrator bearbeiten analog dem Vorgehen wie man es zum Beispiel im ArchiCAD macht, wo man ja auch eine 2D-Linienzeichnung einer Perspektive exportieren kann. Der Weg ueber den "MAKE2D"-Befehl funktioniert leider auch nicht, da das Modell zu komplex scheint und der Computer immer abstuertzt. Vielen Dank fuer eure Hilfe.

Ciao Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 10.03.2009
Uhrzeit: 01:34
ID: 32985



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien

#2 (Permalink)
Social Bookmarks:

Schade dass keiner eine Idee hat. Gibt es vielleicht in 3dsmax oder Cinema, gesetz dem Fall ich importiere mein Modell aus Rhino, solch eine Funktion oder ist es einzigartigerweise auf ArchiCad beschränkt?

Ciao Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 23.05.2005
Beiträge: 270
Tidals: Offline

Ort: Koblenz

Tidals will become famous soon enough Tidals will become famous soon enough

Beitrag
Datum: 10.03.2009
Uhrzeit: 09:02
ID: 32987



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #3 (Permalink)
Social Bookmarks:

Hi Gordon,

wenn du C4d und Sketch&Toon hast geht das mit cinema.
die Perspektive wählen. Dem Objekt das Sketchmaterial zuweisen.
Unter den Programmvoreinstellungen > Export > Illustrator , gerendert anwählen.
und dann einfach als *.ai exportieren.

Fals du die Farbigen Flächen deines Objektes nicht haben möchtest müsstest du das Sketchmaterial anpassen oder im Illustrator rauslöschen.
__________________
carpe diem!

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von tobi haptik

Registriert seit: 02.03.2008
Beiträge: 70
tobi haptik: Offline

Ort: Trier
Hochschule/AG: Hilfswissenschaftlicher Mitarbeiter FH Trier Tragsysteme, Konstruieren und Material

tobi haptik will become famous soon enough

Beitrag
Datum: 10.03.2009
Uhrzeit: 10:28
ID: 32989



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #4 (Permalink)
Social Bookmarks:

Hei also mmmh ich denke das ist ganz einfach.Dein Fehler war das du das nicht über den Befehl 2DZeichnung gemacht hast.Ist klar das er dann immer ALLE Linien exportiert.

So mach ich es immer :

Rhino ---dein Modell makieren ---Befehl 2DZeichnung ---Kein Hacken bei ausgeblendetet Linien anzeigen---Befehl ausführen----Draufsicht wechseln---- 2Dzeichnung verschieben----Auswahl exportieren-----.ai datei schreiben---- Illustrator öffnen ---ai. datei öffnen --- fertig

Hoffe ich hab dir geholfen
__________________
Beste Grüße
Tobi Hapti
k


-------------------------------------------------------------


Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von tobi haptik

Registriert seit: 02.03.2008
Beiträge: 70
tobi haptik: Offline

Ort: Trier
Hochschule/AG: Hilfswissenschaftlicher Mitarbeiter FH Trier Tragsysteme, Konstruieren und Material

tobi haptik will become famous soon enough

Beitrag
Datum: 10.03.2009
Uhrzeit: 10:35
ID: 32990



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #5 (Permalink)
Social Bookmarks:

Haha ich sollte bis deinen Beitrag bis zum Ende lesen... .) also ne andere möglichkeit kenne ich net .... des dauert bei mir zwar auch immer nen bissel aber abstürzen ist es bisher noch nicht.Wie groß ist dei Datei dann ? Was is wenn du dein Modell erst mal "säuberst" ?
__________________
Beste Grüße
Tobi Hapti
k


-------------------------------------------------------------


Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 11.03.2009
Uhrzeit: 13:19
ID: 33014



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #6 (Permalink)
Social Bookmarks:

Vielen Dank fuer eure Antworten. Ich musste leider den umstaendlichen Weg ueber das Loeschen der unsichtbaren Linien in Illustrator gehen.

@ Tidals: Ich hab Cinema hier im Buero leider nicht zur Verfuegung aber ich werde es bald mal ausprobieren so wie du es sagst, weil wenn es klappt, dann waere ein Haufen Arbeitszeit eingespart.

@ Tobi Haptik: Du hattest recht, dass Modell war etwas zu komplex fuer den Befehl und ich habe es etwas gesaeubert und auch einen leistungsstaerkeren Rechner benutz. Leider hat es nicht zu einem brauchbaren Ergebnis gefuehrt da Fluchtlinien die sich ausserhalb des Sichtfeldes befinden als "unendliche" Linien mitgezeichnet werden. Die 2d Zeichnung ist einfach nicht zu gebrauchen.

Ich kenn mich im Rhino leider nicht mit den zusaetzlichen Renderangeboten wie Flamingo, Bongo oder Penguin aus. Wisst ihr vielleicht ob es dort solch eine Funktion gibt?

Ciao Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 23.05.2005
Beiträge: 270
Tidals: Offline

Ort: Koblenz

Tidals will become famous soon enough Tidals will become famous soon enough

Beitrag
Datum: 11.03.2009
Uhrzeit: 13:32
ID: 33015



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #7 (Permalink)
Social Bookmarks:

kannst mir auch rüberschicken und ich speicher es schnell ab.
Fals dus außer Haus geben darf...
__________________
carpe diem!

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 11.03.2009
Uhrzeit: 17:28
ID: 33020



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #8 (Permalink)
Social Bookmarks:

@ Tidals: Vielen Dank fuer dein Angebot. Eigentlich muss ich einen Weg finden wie wir es guenstig hier im Buero machen koennen, d.h. ein einmaliges exportieren nuetzt mir in dem Sinne nichts. Aber wenn ich es trotzdem benoetige wuerde ich dir gern mal was schicken aber da wuerde ich mich melden, wenn das ok ist.

... wenn jemand noch eine Idee hat im Rhino immer her damit.

Ciao Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von tobi haptik

Registriert seit: 02.03.2008
Beiträge: 70
tobi haptik: Offline

Ort: Trier
Hochschule/AG: Hilfswissenschaftlicher Mitarbeiter FH Trier Tragsysteme, Konstruieren und Material

tobi haptik will become famous soon enough

Beitrag
Datum: 12.03.2009
Uhrzeit: 15:42
ID: 33027



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #9 (Permalink)
Social Bookmarks:

hi kannst du nicht einfach alles um das sichtfeld herum ausblenden ? dann müßte er doch nur das exportieren was sichtbar ist oder ?

ich frag auch grad mal nen kumpel ... vllt hat der ja ne idee
__________________
Beste Grüße
Tobi Hapti
k


-------------------------------------------------------------


Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 12.03.2009
Uhrzeit: 17:47
ID: 33028



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #10 (Permalink)
Social Bookmarks:

Ein kleines Update. Bin nach weiterem Suchen auf das Plug-In Penguin 2.0 gestossen. Sollte aehnlich dem Sketch&Toon-Renderer von C4D sein oder? Dort kann mit ein bisschen rumstellen auch einen akzeptablen Vektorexport (pdf, ai, ..) hinbekommen, was mich erstmal positiv gestimmt hat, allerdings laesst es wieder bei komplexen Modellen zu wuenschen uebrig und man muss viel nacharbeiten (auch wenn ich schon wieder lamentiere aber bei ArchiCad geht das viel schneller und praziser).

So weit so gut. Bis spaeter.

Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von tobi haptik

Registriert seit: 02.03.2008
Beiträge: 70
tobi haptik: Offline

Ort: Trier
Hochschule/AG: Hilfswissenschaftlicher Mitarbeiter FH Trier Tragsysteme, Konstruieren und Material

tobi haptik will become famous soon enough

Beitrag
Datum: 19.03.2009
Uhrzeit: 16:00
ID: 33154



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #11 (Permalink)
Social Bookmarks:

ich raff das grad nen mit den fluchtlinien ^^
wie groß ist dann die datei ....mmmh .... vllt erkläreich es auch einfach nur falsch

hast du dein problem nun gelöst ?
__________________
Beste Grüße
Tobi Hapti
k


-------------------------------------------------------------


Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 23.03.2009
Uhrzeit: 18:34
ID: 33210



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #12 (Permalink)
Social Bookmarks:

so, ich hab mir noch mal die Mühe gemacht und ein paar Screenshots geschossen, um mein Problem näher zu erklären. Was ich möchte ist wie gesagt eine ordentliche 2D Vektorzeichnung aus Rhino zu exportieren um sie dann in Illutsrator zu bearbeiten.

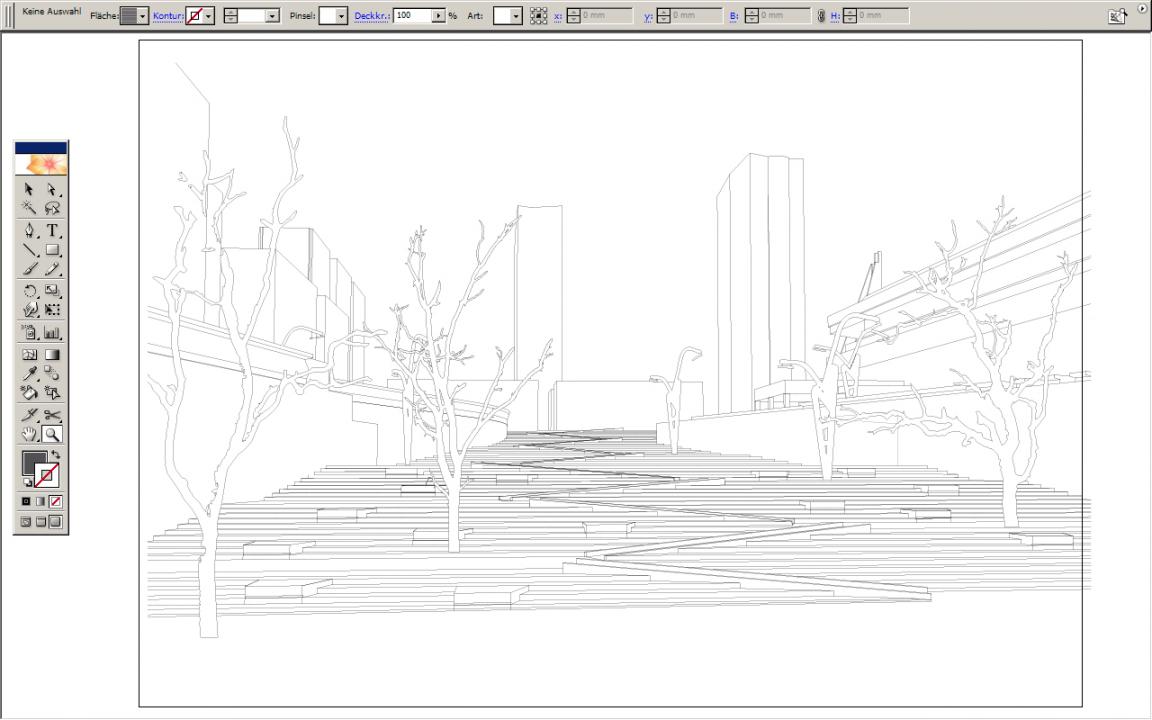

Der Stand nach der Bearbeitung sieht in Illustrator so aus:
Miniaturansicht angehängter Grafiken
Rhino 4 Viewport Vektorexport nur sichtbare Linien-illustrator_bearbeitet.jpg
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 23.03.2009
Uhrzeit: 18:36
ID: 33211



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #13 (Permalink)
Social Bookmarks:

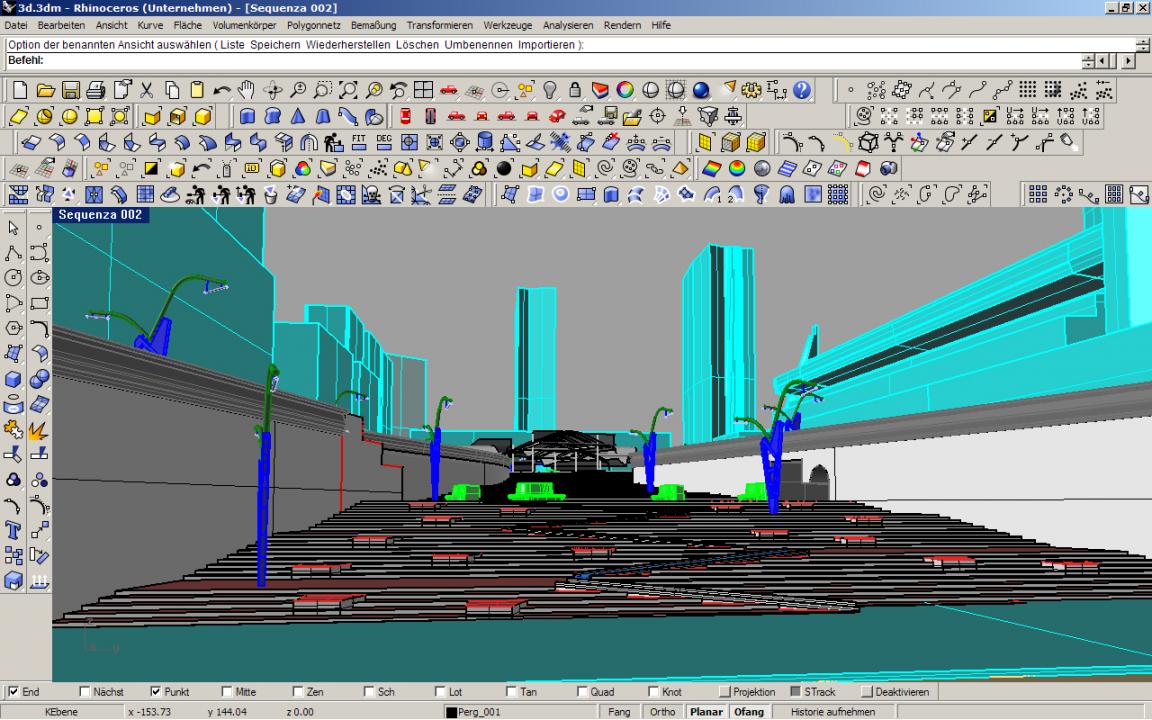

... hier der Rhino viewport:
Miniaturansicht angehängter Grafiken
Rhino 4 Viewport Vektorexport nur sichtbare Linien-rhino_view.jpg
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 23.03.2009
Uhrzeit: 18:40
ID: 33213



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #14 (Permalink)
Social Bookmarks:

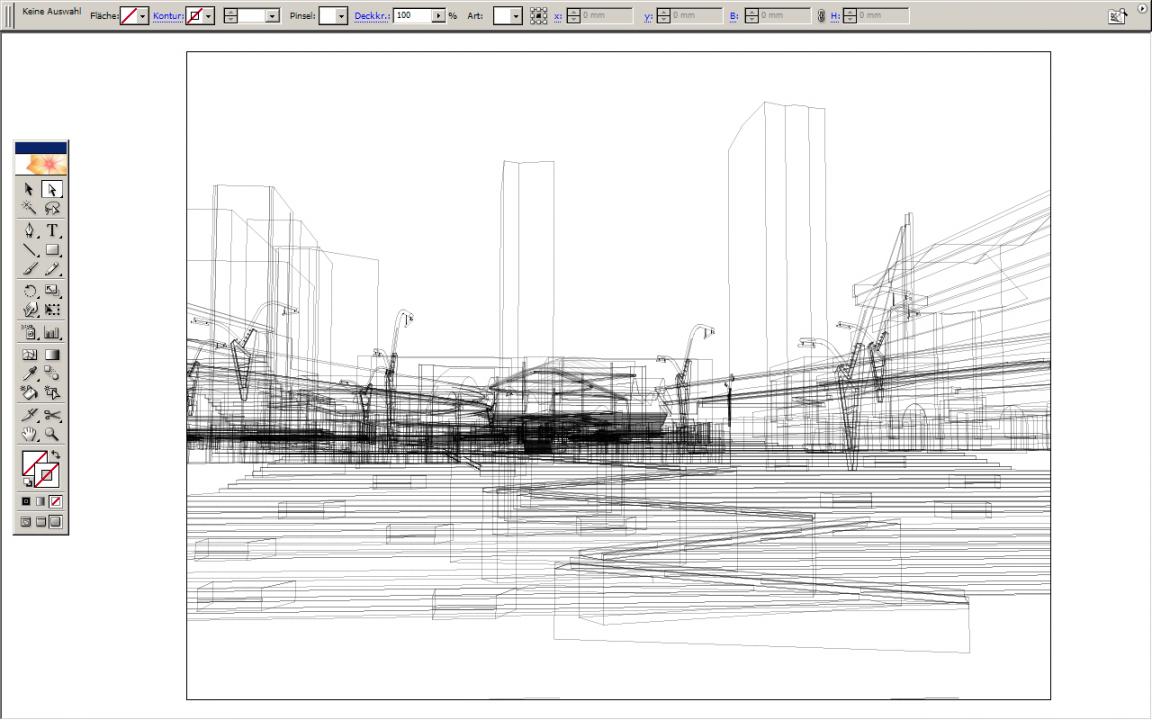

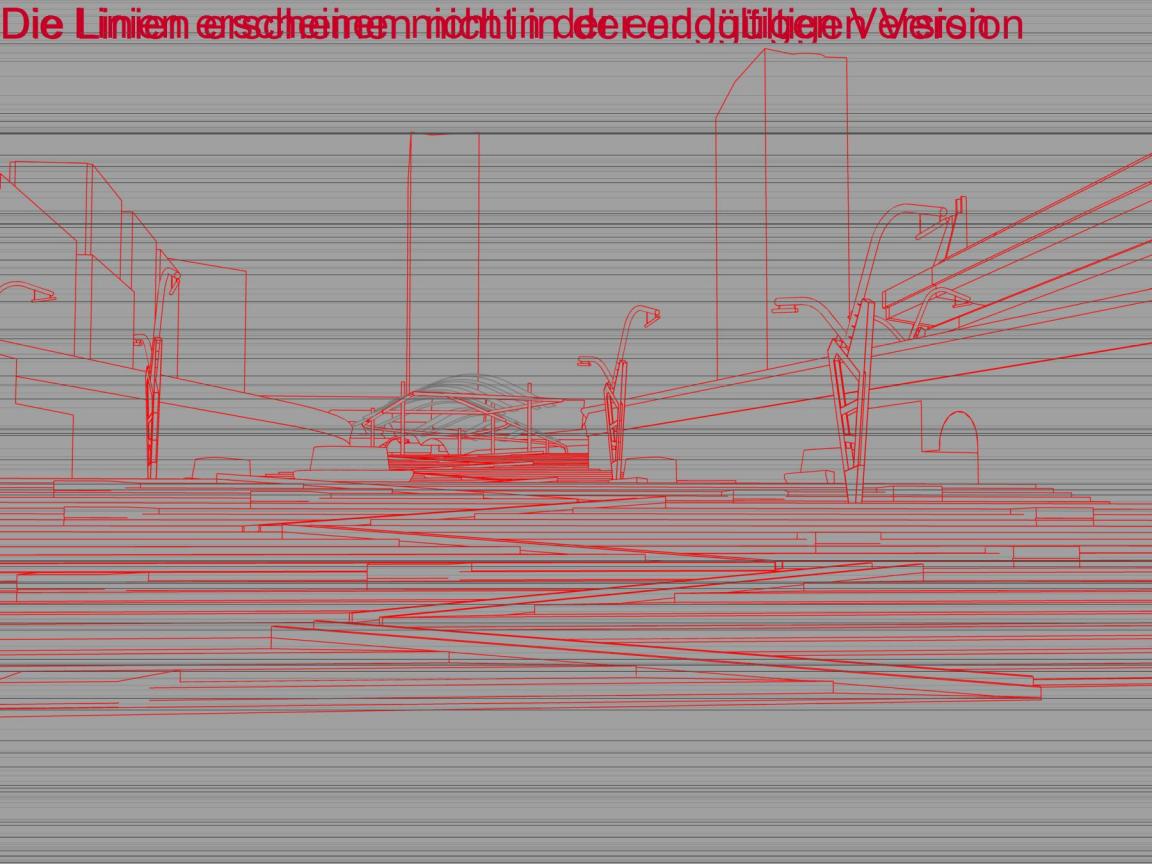

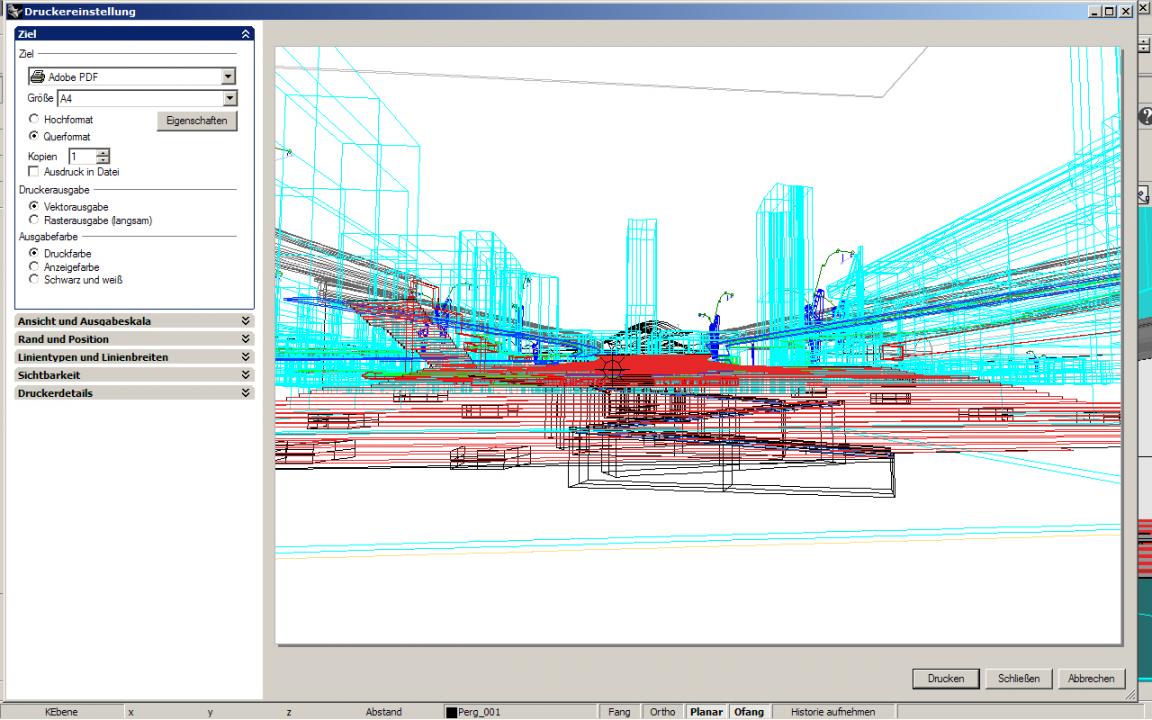

... hier der Viewport zum einen mit Penguin 2.0 als Pixelbild gerendert (die horizantalen Linien erscheinen aufgrund der Evaluationsversion) und dann noch der Vektorexport als PDF Print und als Penguin-Export.
Miniaturansicht angehängter Grafiken
Rhino 4 Viewport Vektorexport nur sichtbare Linien-rhino_render_pixel.jpg   Rhino 4 Viewport Vektorexport nur sichtbare Linien-rhino_pdf_druck.jpg   Rhino 4 Viewport Vektorexport nur sichtbare Linien-rhino_vektorexport_penguin.jpg
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 23.03.2009
Uhrzeit: 18:46
ID: 33214



AW: Rhino 4 Viewport Vektorexport nur sichtbare Linien #15 (Permalink)
Social Bookmarks:

Die gerenderte Version der Linienzeichnung über Penguin als Pixelbild bringt ein anständiges Ergebnis (jedoch nicht als Vektoren, klar). Der PDF-Druck als Vektorexport zeigt sichtbare wie unsichtbare Linien und der Vektorexport über Penguin versteckt zwar die nicht-sichtbaren Linien der einzelnen Körper aber nicht wenn sich die Körper untereinander verdecken, was man gut bei den beiden Hochhäusern im Hintergrund sehen kann. Nun ich hoffe es ist besser verständlich geworden. Ich möchte mir sozusagen die ganze Arbeit mit dem Löschen von irgendwelchen sinnlosen Linien im Illustrator sparen.

Ciao Gordon
__________________
[...selbst das Vertraute ist nur wohl bekannt, solange man darauf verzichtet, genau hinzusehen.] [Daniel Kehlmann]

Mit Zitat antworten
