kurioses Druck-Problem

#1 (Permalink)
Social Bookmarks:

Hallo!

Bräuchte mal dringend eure Hilfe - ich komme hier nicht weiter...
Habe mit Allplan 2012 Ansichten erstellt. Sie bestehen aus Linien, "normalen" Fillings, Fillings mit Tansparenzen (für den Schatten) und einer "Pixelfläche" für die Darstellung der Ziegel.
Bäume und Menschen sind auch aus Allplan, lediglich die Verlaufsfläche als Himmel wurde in Illustrator erzeugt.

Wenn ich aus Allplan heraus eine .pdf-Datei erzeuge (über den internen "pdf-Knopf") erhalte ich eine ordentliche .pdf-Datei (siehe Original pdf).
Beim Ausdruck über Acrobat wird fehlerhaft gedruckt (siehe .pdf-Datei). Öffne ich die Datei dann z.B. mit Illustrator ist die Bildschirmanzeige "normal"/richtig. Drucke ich aus Illustrator erhalte ich dann ein anderes, fehlerhaftes Ergebnis (sie .pdf-Datei)....

Ich bin mit meinem Latein am Ende - was kann ich noch probieren?
Hat jemand von euch die Lösung?

Für eine schnelle Hilfe wär ich euch dankbar!
Robi
Angehängte Dateien
Dateityp: pdf Ausdruck Acrobat.pdf (1,06 MB, 373x aufgerufen)
Dateityp: pdf Ausdruck Illustrator.pdf (1.005,4 KB, 312x aufgerufen)
Dateityp: pdf Original pdf.pdf (844,5 KB, 335x aufgerufen)

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.420
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 07.02.2013
Uhrzeit: 15:14
ID: 49395



AW: kurioses Druck-Problem

#2 (Permalink)
Social Bookmarks:

Nutze in Acrobat einfach die Option "als Bild drucken".

Ich empfehle CAD Zeichnungen immer als Bild in InDesign o.ä. zu holen, da man bei Vektordateien (die aus CAD-Exporten entstanden sind) immer wieder kuriose Problem haben kann.

Es lohnt sich meist nicht den Fehlern auf den Grund zu gehen, das kostet zu viel Zeit.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 17.11.2006
Beiträge: 146
Robi: Offline


Robi is on a distinguished road

Beitrag
Datum: 07.02.2013
Uhrzeit: 17:32
ID: 49399



AW: kurioses Druck-Problem #3 (Permalink)
Social Bookmarks:

Danke Florian!
Dein Tip hat geholfen, es wird ohne Fehler geplottet.

Einen kleinen Makel gibt es allerdings - man kann die "Stöße" der Pixelfläche (wirkt jetzt etwas "gekachelt") erkennen. Ist aber im Vergleich zum Ergebnis davor zu vernachlässigen.
Wandelst Du die .pdf-dateien dann in .tiff-Dateien um oder welches Format hat sich für dich bewährt?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 23.05.2005
Beiträge: 270
Tidals: Offline

Ort: Koblenz

Tidals will become famous soon enough Tidals will become famous soon enough

Beitrag
Datum: 07.02.2013
Uhrzeit: 19:55
ID: 49402



AW: kurioses Druck-Problem #4 (Permalink)
Social Bookmarks:

hallo,

ich empfehle dir die datei aus allplan als jpg zu exportieren. das ist der knopf neben dem pdf export. hpgl export nennt sich der. da wählst du dann pixeldatei hochauflösend aus. dann kommen alle transparenzen verläufe etc. am besten raus.
daraus kannst du zurnot wieder ein pdf machen falls nötig, oder es in anderen programmen weiter verarbeiten.


mfg
tim
__________________
carpe diem!

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.420
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 08.02.2013
Uhrzeit: 00:28
ID: 49406



AW: kurioses Druck-Problem #5 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Robi Beitrag anzeigen
Wandelst Du die .pdf-dateien dann in .tiff-Dateien um oder welches Format hat sich für dich bewährt?
JPEG, maximale Qualität. Spart 'ne menge Plattenplatz auf Dauer!
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 17.11.2006
Beiträge: 146
Robi: Offline


Robi is on a distinguished road

Beitrag
Datum: 11.02.2013
Uhrzeit: 16:08
ID: 49424



AW: kurioses Druck-Problem #6 (Permalink)
Social Bookmarks:

Danke nochmal für die Tips!

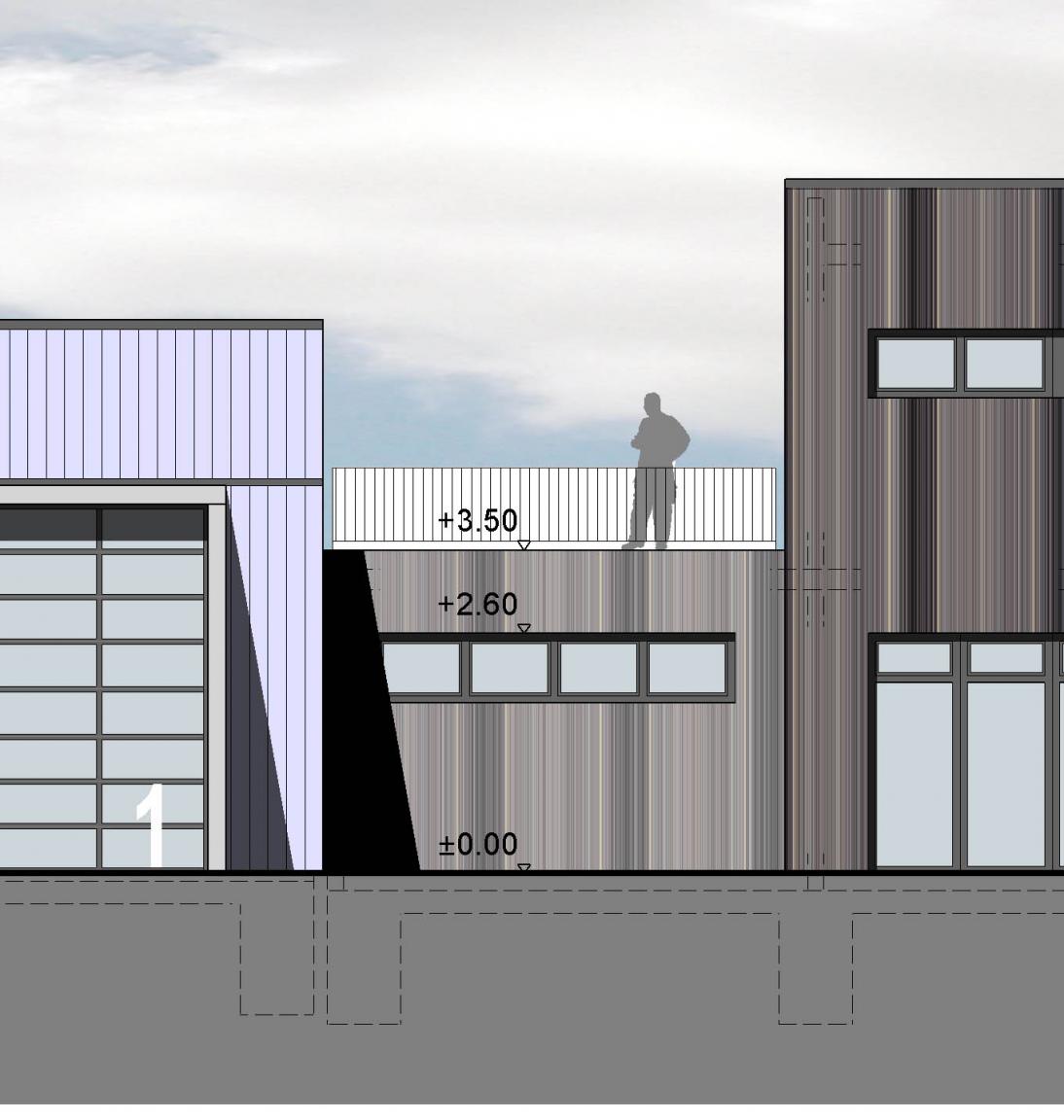

@tidals: das mit dem hpgl-export klappt zwar, aber wie man sieht ist dann die Pixelfläche der Ziegel total zerschossen...
