Acad 2014: Maßzahldarstellung und Pipette

#1 (Permalink)
Social Bookmarks:

moin,
Bei acad 2014, Architecture geschieht folgendes:

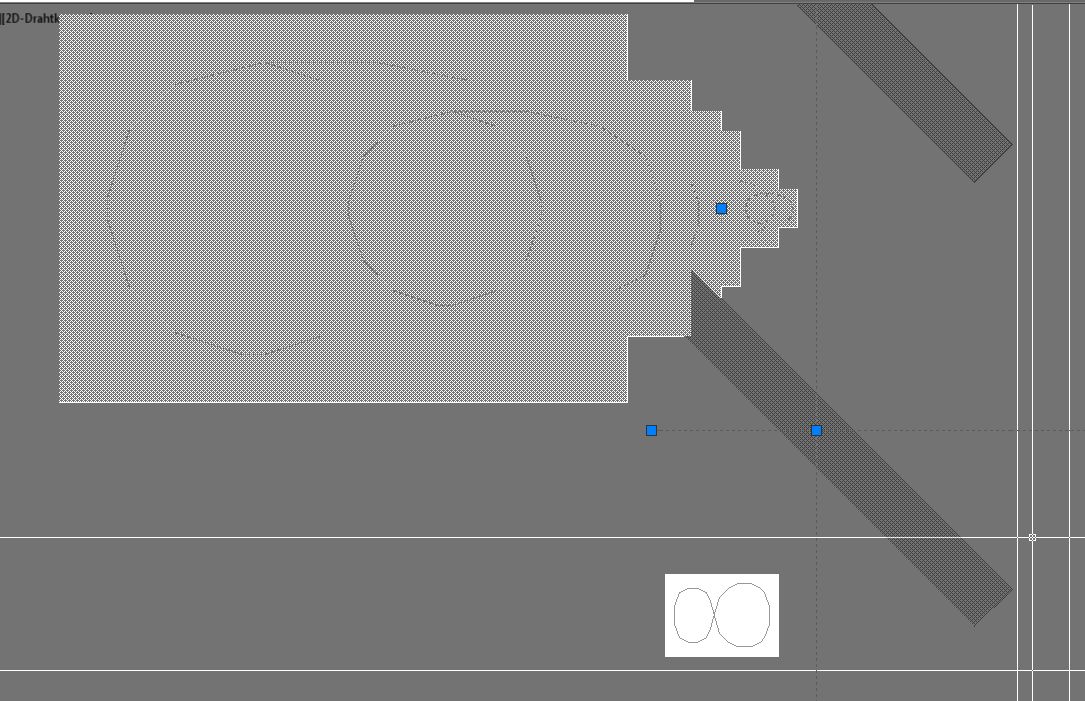

Beim Aktivieren werden die Maßzahlen der AEC Bemaßung und der "normalen" Bemaßung mehrfach/mehrfach vergrößert dargestellt (vgl. Bild)
- womit hängt das zusammen und wie kann diese Darstellung vermieden werden ?

und: ist es mittlerweile möglich, wie bei archicad, eine Pipette zu gebrauchen, die Attribute aufsaugt, mit denen weitergearbeitet werden kann?

Grüße! bezett
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 13.02.2015
Uhrzeit: 12:32
ID: 53994



AW: Acad 2014: Maßzahldarstellung und Pipette

#2 (Permalink)
Social Bookmarks:

Mahlzeit,

hängt mit der Beschriftungsfunktionalität von AutoCAD zusammen. Ist eine wenig umfangreich um in einem halben Satz zu erklären … kurz gesagt: man kann Objekten Beschriftungsmaßstäbe mitgeben, anhand derer AutoCAD die benötigte Größe in Zeichnungseinheiten berechnet, damit nach der Skalierung im Layout die Beschriftungsobjekte in einer lesbaren Größe angezeigt werden. Einen etwas ausführlicheren Einstieg ins Thema habe ich hier geschrieben: ebene11.com/beschriftungsfunktion-in-autocad.html

Für die Anzeige bei ausgewählten Objekten ist SELECTIONANNODISPLAY verantwortlich.

Pipette:
Der Befehl heißt in AutoCAD EIGANPASS. Welche Eigenschaften übertragen werden ist in der Befehlsoption 'Einstellungen' konfigurierbar.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 29.12.2009
Beiträge: 131
bezett: Offline


bezett can only hope to improve

Beitrag
Datum: 13.02.2015
Uhrzeit: 14:06
ID: 53997



AW: Acad 2014: Maßzahldarstellung und Pipette #3 (Permalink)
Social Bookmarks:

danke für SELECTIONANNODISPLAY und den link!

eigenanpass ist mir bekannt, es ist allerdings die Spritze bei archicad

Ich suche die Funktion, die es ermöglicht, ein bereits gezeichtnetes Objekt anzuklicken und mit dessen Attributen weiterzuzeichnen- gibt es das mittlerweile auch bei autocad?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 13.02.2015
Uhrzeit: 14:24
ID: 53998



AW: Acad 2014: Maßzahldarstellung und Pipette #4 (Permalink)
Social Bookmarks:

Dann würde ich vermuten, dass du ADDSELECTED suchst.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 29.12.2009
Beiträge: 131
bezett: Offline


bezett can only hope to improve

Beitrag
Datum: 16.02.2015
Uhrzeit: 13:44
ID: 54018



AW: Acad 2014: Maßzahldarstellung und Pipette #5 (Permalink)
Social Bookmarks:

prima und danke!

anzumerken ist, daß die neue aufgenommene Einstellung für -eine- Zeichenaktion gilt.
Danach wechseln die Attribute wieder zu den ursprgl. Einstellungen.


Hat sich eigentlich seit 2011 zum Thema "Undo" etwas neues getan?
http://www.tektorum.de/praesentation...ckgaengig.html

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 16.02.2015
Uhrzeit: 16:09
ID: 54019



AW: Acad 2014: Maßzahldarstellung und Pipette #6 (Permalink)
Social Bookmarks:

Ja, der Befehl fügt 'nur' ein Objekt mit den gleichen Eigenschaften wie das Quellobjekt hinzu, verändert aber nicht die aktuellen Eigenschaften. Könnte mir vorstellen, dass dir die Werkzeugpaletten bei deiner Arbeitsweise weiterhelfen kann.

Undo
2011 ist schon ein bißchen her, ich meine seitdem ist eine Option um Layerdialogfeldoperationen zu kombinieren hinzugekommen, aber sonst ist es geblieben wie es war.
