Konstruktion Oberlicht

#1 (Permalink)
Social Bookmarks:

Hi kann mir jemand sagen wie ein detail von einem holz alufenster mit oberlicht aussieht ? im erdgeschoss sollte einglicht ein oberlicht rein.

ps falls ihr fehler sieht sagt bescheid
Angehängte Dateien
Dateityp: pdf detail aktuell 1-komprimiert.pdf (787,9 KB, 55x aufgerufen)

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 24.07.2020
Uhrzeit: 13:51
ID: 57531



AW: Konstruktion Oberlicht

#2 (Permalink)
Social Bookmarks:

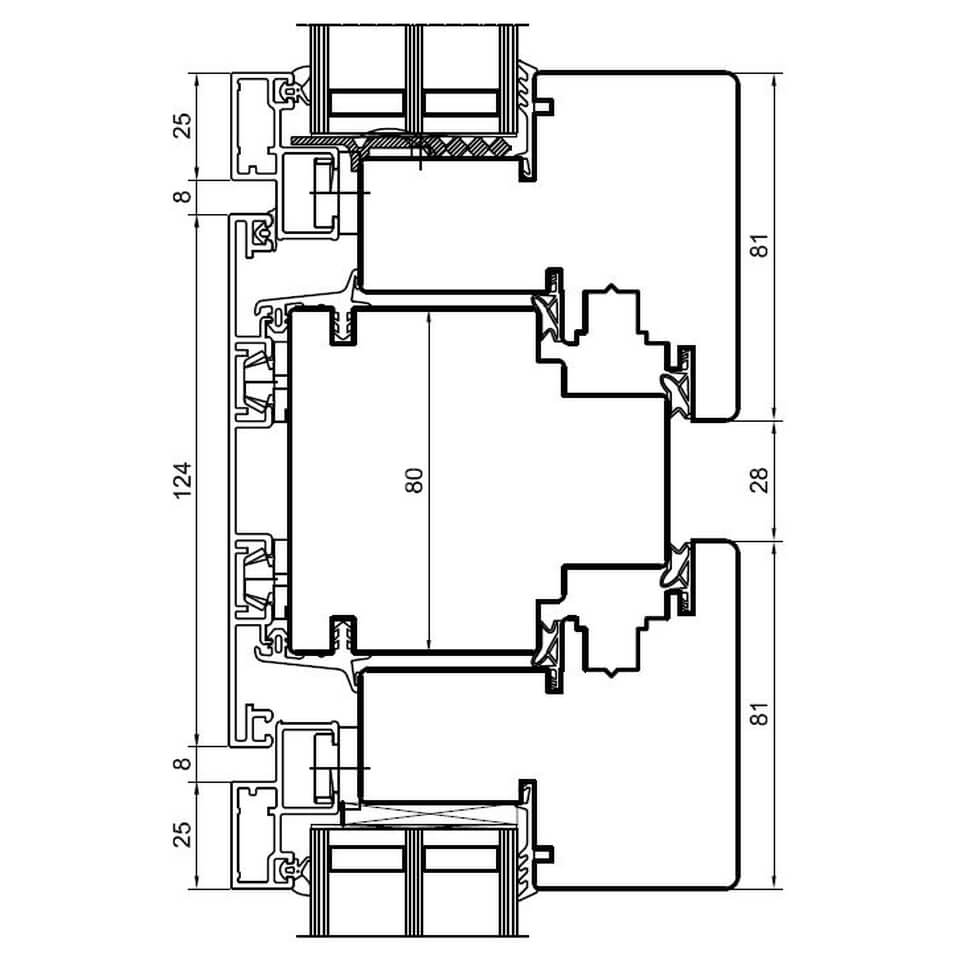

Wenn das Oberlicht öffenbar sein soll, siehts beim Kämpfer in etwa so aus:

https://www.fensterblick.de/files/bi...-dreh-kipp.jpg

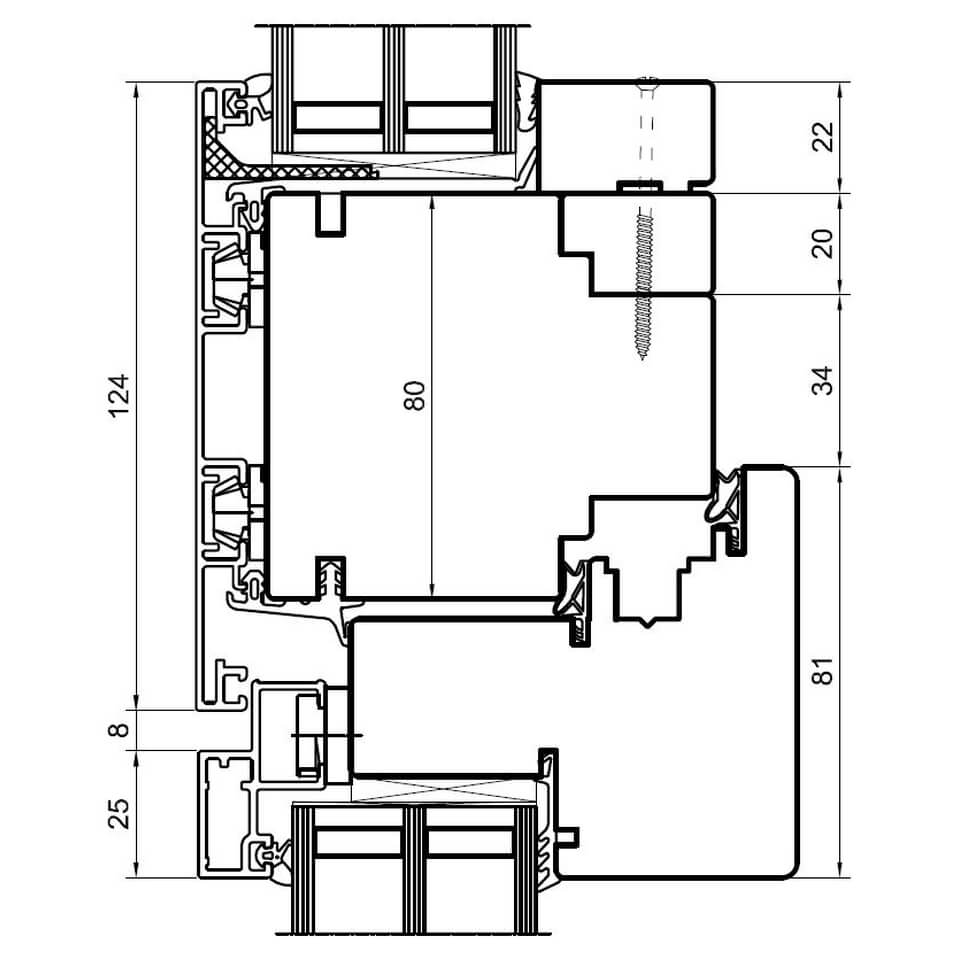

Oder Kämpfer fest verglast:
