Guten Abend,

möchte mich nun bald daran machen den oberen und unteren Fensteranschluss im Detail zu zeichnen. Nur leider habe ich noch keine richtige Vorstellung wie das auszusehen hat.
Situation ist folgende:
Wir haben ein Mauerwerk, bestehend aus Poroton T9, dass beidseitig verputzt ist. Keine Wärmedämmung.

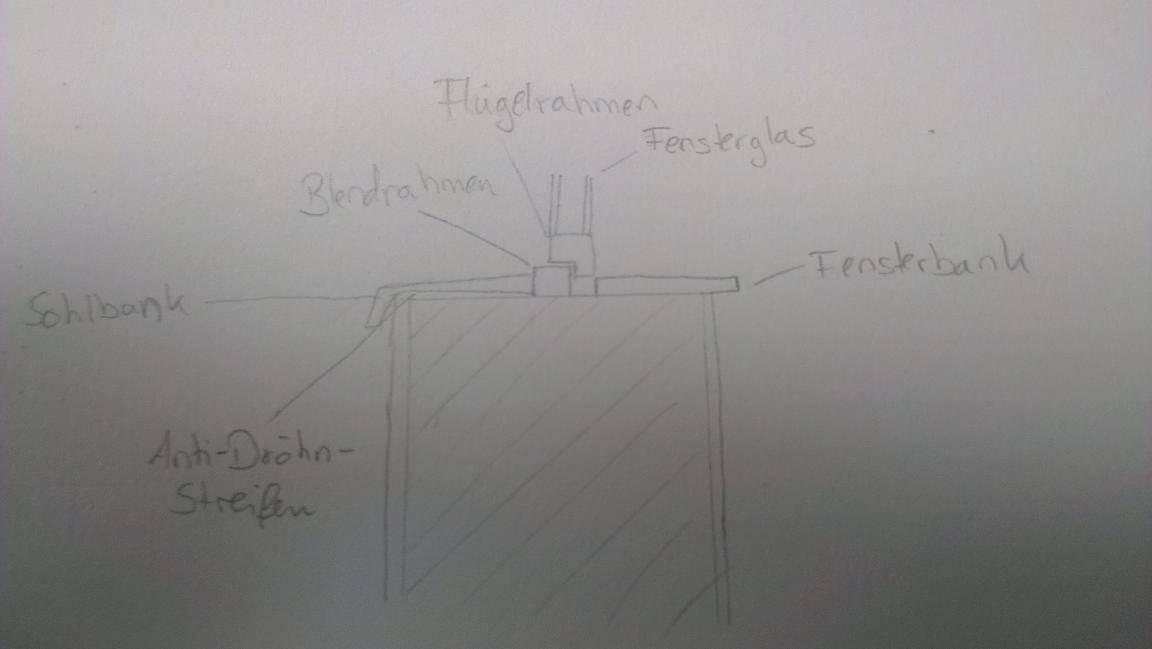

Habe mal eine Skizze vom unteren Anschluss hochgeladen, glaube aber nicht das es so in Ordnung ist. Zum Beispiel muss ich doch den Rahmen irgendwie dämmen, oder?
Für Hinweise und Tips wäre ich sehr dankbar.

Grüße
Miniaturansicht angehängter Grafiken
Detail Fensteranschluss-imag0154.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 20.09.2012
Uhrzeit: 20:25
ID: 48029



AW: Detail Fensteranschluss

#2 (Permalink)
Social Bookmarks:

Nur so allgemein: Beim Fügen gibt es Fugen.

Soll das Forum dir hier beim Detaillieren eines ganzen Hauses helfen? Warum? Skript, Bücher, Vorlesungsmitschrift alle vom Hund gefressen?

Zum Thema Fensteranschluss hatten wiur doch letztens erst einen tollen Thread...

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 20.09.2012
Uhrzeit: 20:51
ID: 48030



AW: Detail Fensteranschluss #3 (Permalink)
Social Bookmarks:

[OT]bitte keine schlafenden Hunde wecken...[/OT]

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 19.09.2012
Beiträge: 22
Krokodil: Offline


Krokodil is on a distinguished road

Beitrag
Datum: 20.09.2012
Uhrzeit: 21:53
ID: 48031



AW: Detail Fensteranschluss #4 (Permalink)
Social Bookmarks:

Zitat:
Zitat von personal cheese Beitrag anzeigen
Soll das Forum dir hier beim Detaillieren eines ganzen Hauses helfen?
Nein, sicher nicht. Die Details müssen wir selbst erarbeiten. Wollte ja auch keine Musterlösung abstauben, sondern nur ein paar Hinweise worauf zu achten ist etc.

Wünsche noch einen schönen Abend.

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von L. Pontai

Registriert seit: 02.08.2012
Beiträge: 97
L. Pontai: Offline

Ort: Bonn
Hochschule/AG: FH Köln, Sebständig, Forumsmitglied bei 3de3.de

L. Pontai is on a distinguished road

Beitrag
Datum: 20.09.2012
Uhrzeit: 23:42
ID: 48032



AW: Detail Fensteranschluss #5 (Permalink)
Social Bookmarks:

Der weg für die entweichende Wärme durch die innere Fensterbank, unter den Rahmen und dan direkt hoch über die Aussenfensterbank ist sehr kurz (Pfeil 2).

Das könnte man verlängern (Pfeil 3) in dem man unter der Aussenfensterbank etwas Dämmung vorsieht.

Detail Fensteranschluss-waermebruecke.jpg

Zum Bleistift: Integratio-Fensterhandbuch - Anschlüsse, Fensterrahmen unten
__________________
__________________________________________
Levente Pontai, ARCHITEKT AKNW
L.Pontai@t-online.de
Bonn

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 19.09.2012
Beiträge: 22
Krokodil: Offline


Krokodil is on a distinguished road

Beitrag
Datum: 21.09.2012
Uhrzeit: 10:48
ID: 48033



AW: Detail Fensteranschluss #6 (Permalink)
Social Bookmarks:

Vielen Dank für den Hinweis und den Link.
Mal sehen was sich damit anstellen lässt

Grüße
Kroko

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 19.09.2012
Beiträge: 22
Krokodil: Offline


Krokodil is on a distinguished road

Beitrag
Datum: 22.09.2012
Uhrzeit: 12:08
ID: 48039



AW: Detail Fensteranschluss #7 (Permalink)
Social Bookmarks:

Habe die Anschlussdetails soweit fertig.
Wäre lieb wenn jemand noch kurz einen Blick drauf werfen könnte.

Grüße und besten Dank für Eure Mühen
Miniaturansicht angehängter Grafiken
Detail Fensteranschluss-imag0155.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 22.09.2012
Uhrzeit: 12:44
ID: 48040



AW: Detail Fensteranschluss #8 (Permalink)
Social Bookmarks:

-Fugen! und Füllung derselben zwischen Mauerwerk/ Rolladenkasten und Blendrahmen fehlen - Fenster ist immer kleiner als das Loch in der Wand, sonst geht es nicht rein
-Abdichtung unter Fensterbank?
-außen schlagregendichter Anschluss?
-Anschluss innere Winddichtung?
-Hohlraum unter äußerer Fensterbank?
-Fuge unterhalb innerer Fensterbank - die baut nicht der Maurer ein
-Rolladenkasten erscheint zu klein - Internetrecherche zum Zusammenhang Behanghöhe - Größe Kasten
-Sturzdetail mit Dämmung und Rolladenkasten unklar- wie erfolgt Anschluss Kasten / Fenster? Wärmebrücke?
-Rolladenkasten innen verputzen? oder sind die Kastenoberflächen so schön?
-Schau dir mal Fensterprofile an zB. IV 68 - Man kann es zwar vereinfacht darstellen, aber deine Profile sehen einfach falsch aus
-Unterkante Flügelrahme schleift auf der inneren Fensterbank zB
-Wenn du unterhalb der Fensterbank so dick dämmst, müsstest du eigentlich auch die Leibungen so dämmen - weiss nicht ab das nicht zu viel des Guten ist.

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 22.09.2012
Uhrzeit: 14:28
ID: 48041



AW: Detail Fensteranschluss #9 (Permalink)
Social Bookmarks:

Zitat:
Zitat von personal cheese Beitrag anzeigen
...
-Anschluss innere Winddichtung?
...
Wenn Du innen Wind hast, würd´ ich mal was für die Luftdichtheit machen

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 22.09.2012
Uhrzeit: 14:32
ID: 48042



AW: Detail Fensteranschluss #10 (Permalink)
Social Bookmarks:

@Krokodil: es ist übrigens sinnlos den Rolladenkasten so zu dämmen, den
Wärmestrom (Wärmebrücke) findest Du selbst ganz leicht...
Hier sind ein paar anschauliche Bilder, wie so etwas aussehen kann.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 22.09.2012
Uhrzeit: 14:50
ID: 48043



AW: Detail Fensteranschluss #11 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Kieler Beitrag anzeigen
Wenn Du innen Wind hast, würd´ ich mal was für die Luftdichtheit machen
Stimmt, Luftdichtung war gemeint.

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von L. Pontai

Registriert seit: 02.08.2012
Beiträge: 97
L. Pontai: Offline

Ort: Bonn
Hochschule/AG: FH Köln, Sebständig, Forumsmitglied bei 3de3.de

L. Pontai is on a distinguished road

Beitrag
Datum: 22.09.2012
Uhrzeit: 16:18
ID: 48044



AW: Detail Fensteranschluss #12 (Permalink)
Social Bookmarks:

Hallo Krokodil,

können Sie Ihre Zeichnungen etwas deutlicher gestalten? Graue Linien auf grauen Hintergrund ist nicht gerade günstig.
Schwarz auf Weiss wäre besser.
__________________
__________________________________________
Levente Pontai, ARCHITEKT AKNW
L.Pontai@t-online.de
Bonn

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 19.09.2012
Beiträge: 22
Krokodil: Offline


Krokodil is on a distinguished road

Beitrag
Datum: 22.09.2012
Uhrzeit: 22:24
ID: 48046



AW: Detail Fensteranschluss #13 (Permalink)
Social Bookmarks:

Danke für die Rückmeldungen!

@L.Pomtai: Du reicht völlig habe es nun erst mal am PC erstellt. Sollte so besser lesbar sein.

@personal cheese: wow, dass ist ja ne ganze Menge...

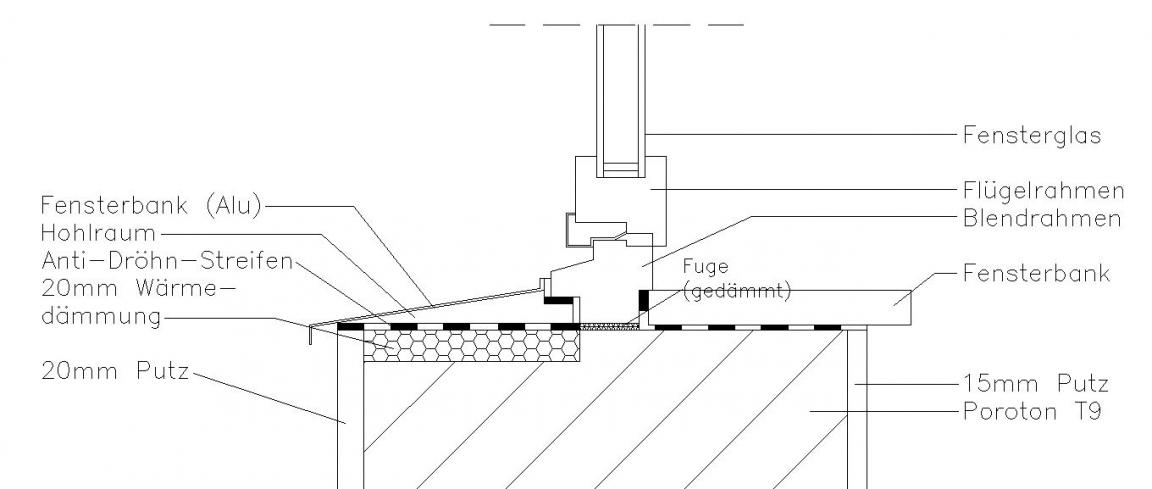

Habe mich erst mal aufs untere Anschlussdetail konzentriert und es als PDF angehängt.
Ist die Fuge und die Abdichtungen so richtig?
Habe mir auch die Fensterprofile angeschaut und denke das es so nun ganz in Ordnung sein müsste. Der Hohlraum unter der äußeren Fensterbank ist nun auch zu finden, weiß aber nicht genau für was der da ist??
Wie siehts mit der Schlagregensicherheit aus? Ist der genüge getan?

Grüße
Kroko
Miniaturansicht angehängter Grafiken
Detail Fensteranschluss-untereranschluss.jpg

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von L. Pontai

Registriert seit: 02.08.2012
Beiträge: 97
L. Pontai: Offline

Ort: Bonn
Hochschule/AG: FH Köln, Sebständig, Forumsmitglied bei 3de3.de

L. Pontai is on a distinguished road

Beitrag
Datum: 22.09.2012
Uhrzeit: 23:59
ID: 48047



AW: Detail Fensteranschluss #14 (Permalink)
Social Bookmarks:

Ich würde den Holraum unter der Fensterbank mit Dämmung füllen, statt den Stein dadrunter auszuschneiden. Dann dröhnt das nicht so bei Regen.
__________________
__________________________________________
Levente Pontai, ARCHITEKT AKNW
L.Pontai@t-online.de
Bonn

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 23.09.2012
Uhrzeit: 02:29
ID: 48049



AW: Detail Fensteranschluss #15 (Permalink)
Social Bookmarks:

Jetzt Schau dir die Fensterprofile noch mal genau an. Das untere Blendrahmenprofil ist höher und etwas anders profiliert als die anderen.
Die Aufkantung der Fensterbank gehört in die äußere Ausklinkung des Blendrahmens. Fuge zum Mauerwerk 1 cm. Zwischen innerer Fensterbank und Mauerwerk ist auch eine Fuge. Dämmung unter die Fensterbank. Mauerwerk nicht ausklinken. Notwendiges Überstandsmaß der Fensterbank mal recherchieren, Tropfkante darstellen.
Schaust du die angesprochenen Dinge in Bauko-Büchern nach oder bist du hier freihändig unterwegs? Das Problem scheint zu sein, dass du gar nicht weißt, welche Aspekte man hier beachten muss und einfach rumwurschtelst. Die Punkte die ich meine sind zB.:
-Wärmeschutz / Bauphysik
-Wasserableitung
-Geometrische Randbedingungen (fensterprofile, Mauerwerksmaße, Rolldadenkastengröße...)
-Fügen - Materialübergänge (hast du dir zb überlegt, wie das Fenster überhaupt statisch mit der Wand verbunden ist?)
-technische Regeln

Du bist auch nicht der erste, der so ein Detail entwickelt. Man lern viel, indem man ähnliche und andere Details analysiert und sich überlegt, warum was wie gelöst ist.

Mit Zitat antworten
