bin ich oder die fangrichtung von archicad bekloppt?

#1 (Permalink)
Social Bookmarks:

hi leute, bin wieder kurz vor dem verzeweifeln. Kann es sein dass ich später tausende von euros zahle für ein programm, dass mir nicht ma richtig im 90°winkel zeichnet oder raff ich da einfach was nich????

Wenn ich mit archicad 10 einfache 2d polygone zeichnen möchte, schlägt mir das programm 99999999 verschiedene winkel vor, nur eben keine 90° zu meiner vorigen linie im polygon! hab fast alle möglichen kombinationen unter fangrichtungen und hilfslinien ausprobiert und das einzige was das prog kann ist, mir entweder einen rechten winkel zum normalenn oder zum gedrehten raster vorzuschlagen, nur leider stehen nicht alle häuser in einer gemeinde genau auf der Nord-Süd-Achse.
Ich müsste dass doch irgendwie einstellen können, dass ich z.b. mit dem linien werkzeug (polygon als zeichen art ausgewählt) die erste linie des gebäudes zeichne, dann shift drücke und er mir zur eben gezeichneten linie im rechten winkel weiterzeichnet und so fort, sodass ich meine häusergrundrisse im lageplan auch wirklich rechtwinklig erstellt habe.

Ich vermute und hoffe schwer, dass ICH da was nicht raffe und das programm einwandfrei funktioniert.
thanks

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 20.04.2007
Uhrzeit: 02:15
ID: 23248



Social Bookmarks:

Guck mal hier: http://www.tektorum.de/showthread.php?threadid=1602
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.10.2003
Beiträge: 102
Moffett_CRX: Offline

Ort: Munich
Hochschule/AG: Papas Sohn

Moffett_CRX is on a distinguished road

Beitrag
Datum: 20.04.2007
Uhrzeit: 02:16
ID: 23249



Social Bookmarks:

versuch es mal mit den "Relativen Konstruktionsmethoden" -> einzublenden über FENSTER->PALETTEN->KONTROLLFENSTER.

Damit hast Du die beste Kontrolle wenn Du etwas orthogonal zu einer z.B. Linie zeichnen willst.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.10.2003
Beiträge: 102
Moffett_CRX: Offline

Ort: Munich
Hochschule/AG: Papas Sohn

Moffett_CRX is on a distinguished road

Beitrag
Datum: 20.04.2007
Uhrzeit: 02:18
ID: 23250



Social Bookmarks:

@ Florian

ein ARCHICAD 10 gibt es dieses Einstellungsfenster "so" nicht mehr

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 20.04.2007
Uhrzeit: 02:34
ID: 23254



Social Bookmarks:

Ansicht > Rasteroptionen > Rastereinstellungen...
möglicherweise ist dort ein ganz kleiner Winkel eingestellt.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 20.04.2007
Uhrzeit: 09:33
ID: 23255



Social Bookmarks:

nein leider nicht, es ist kein winkel eintestellt. Mittlerweile rastet mir die linie nur noch rechtwinklig zum raster ein. Es muss doch eine einfach funktion geben, die es mir ermöglicht nach jeder gezogenen linie den rechten winkel anzeigen zu lassen, ohne dass ich das ganze raster drehe oder die rechtwinkel-funktion aus der palette jedesmal auswählen muss.
Grüsse

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 20.04.2007
Uhrzeit: 09:56
ID: 23258



Social Bookmarks:

und nu stellt er mir 96,8 ein oder 271,3 oder wer weiss was noch so alles nur keine 90° ausser zum ursprungskoordinatensystem. Sorry leute aber ich glaub dass archicad garnicht im stande ist, rechtwinklige polygone zu zeichnen. eigentlich schade für ein cad-programm habs auch mal in der 8er version probiert, mit dem selben ergebnis.

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 20.04.2007
Uhrzeit: 12:20
ID: 23268



Social Bookmarks:

Mal nicht so hektisch.

1. Zeichne die erste Linie eines Polygons mit einem beliebigem Winkel.

2. Um die 2. Linie des Polygons zu zeichnen erstmal ohne zu klicken mit der Maus auf die 1. linie zurück gehen und dort bleiben bis die dicke Hilfslinie erscheint. Siehe Screen1

3. Danch in die ungefähre Lotrechte richtung zu der 1. Linie gehen, dann erscheint dort eine Hilfslinie im 90 Grad Winkel zu ersten.

Die Hilflinien müssen natürlich aktiv sein.
Miniaturansicht angehängter Grafiken

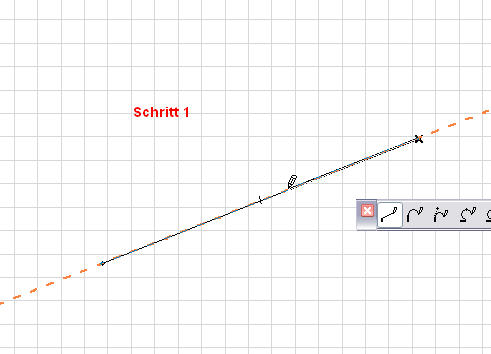

bin ich oder die fangrichtung von archicad bekloppt?-screen-1.jpg

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 20.04.2007
Uhrzeit: 12:21
ID: 23269



Social Bookmarks:

Wer es besser erklären kann, möge es versuchen.
Miniaturansicht angehängter Grafiken

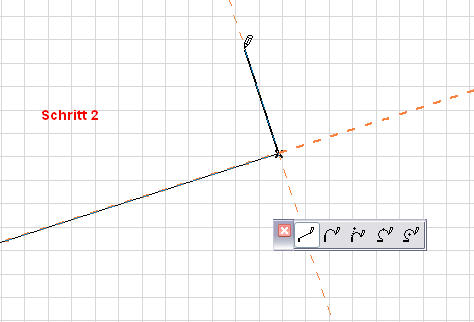

bin ich oder die fangrichtung von archicad bekloppt?-screen-2.jpg
