Glasfassadenanschluß am Betondecke/dach

#1 (Permalink)
Social Bookmarks:

Hallo,

ich bin neu in diesem Forum und hoffe, dass ich hier mit meinem Anliegen richtig bin. Ich suche jetzt schon länger im Netz ein Detail für ein Projekt, welches ich gerade bearbeite.
Es handelt sich um ein 2-geschossiges Gebäude, das in Skelettbauweise errichtet werden soll. Die Glasfassade soll durchgängig sein und bündig mit dem Dach enden.

Heisst: Man könnte durch die Fassade durchgucken und von außen die Betondecke sehen. Allerdings habe ich keine Ahnung, wie ein solches Detail auszuführen ist. Könnt Ihr mir weiterhelfen?

Ich hoffe, ich habe mein Problem einigermaßen verständlich gemacht, wenn nicht, bitte einfach melden.

Danke
Hendrik

P.S. Ich brauche natürlich nicht nur ein Detail für die Anbindung Fassade/Dach, sondern auch bei der Zwischendecke und am Fußpunkt. Es wäre echt super, wenn irgendwer mir weiterhelfen könnte.

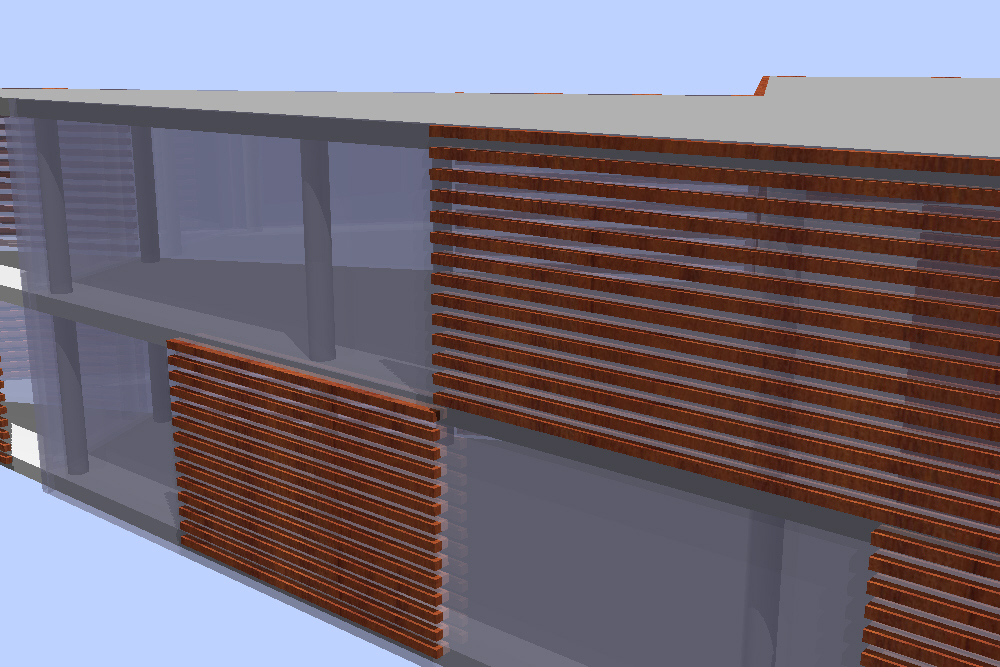

Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Benutzerbild von FoVe

Registriert seit: 19.06.2006
Beiträge: 748
FoVe: Offline

Ort: Wetzlar

FoVe will become famous soon enough FoVe will become famous soon enough

Beitrag
Datum: 08.01.2009
Uhrzeit: 18:04
ID: 31995



AW: Glasfassadenanschluß am Betondecke/dach

#2 (Permalink)
Social Bookmarks:

Hallo Hendrik,

du müsstest schon definieren, ob du eine vorgehängte Glasfassade - also eine zweischalige Ausführung - planst oder eine einschalige.

Im ersteren Fall könntest du z.B. eine eigenständige Konstruktion auf ein vorgezogenes Fundament ausständern, in die Zwischendecke bzw. die abschließende Decke mit Stahlbauteilen verankern.
Dann wäre nur noch Zu- bzw. Abluft zu klären.

Im zweiten Falle, nämlich der einschaligen Ausführung, wäre es sinnvoller, wenn die Dach-Betondecke überkragen würde. Das würde IMHO zu einer gleichmäßigeren Konstruktion führen.

Du kannst mal bei Schüco und Davex reingoogeln.
Die sind Hersteller von modernen Fassadensystemen.

Gruß

Martin

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.01.2009
Beiträge: 10
Tropby: Offline

Ort: Münster

Tropby is on a distinguished road

Beitrag
Datum: 08.01.2009
Uhrzeit: 18:59
ID: 31999



AW: Glasfassadenanschluß am Betondecke/dach #3 (Permalink)
Social Bookmarks:

Erstmal danke für die Antwort.

Es soll wohl eine vorgehängte Glassfassade werden. Der zweite Fall wird wohl nichts werden, da meine Professorin die Idee, das Dach "hinter" der Fassade verschwinden zu lassen, ganz toll fand.

Ich werde mir mal die Seiten von Schüco und Davex mal anschauen, hoffentlich finde ich dort etwas.

Gruß
Hendrik

Geändert von Tropby (08.01.2009 um 19:00 Uhr). Grund: Die gute, alte Rechtschreibung

Mit Zitat antworten

Registriert seit: 13.05.2003
Beiträge: 834
Jochen Vollmer: Offline

Ort: Kassel

Jochen Vollmer will become famous soon enough Jochen Vollmer will become famous soon enough

Beitrag
Datum: 09.01.2009
Uhrzeit: 16:44
ID: 32006



AW: Glasfassadenanschluß am Betondecke/dach #4 (Permalink)
Social Bookmarks:

Schüco und Co sind schon "ziehmlich" gut .

besser du blätterst die zeitschrift detail durch
und entwickelst dir damit deine eigene fassade.
dann siehts am ende auch nach architektur aus.
__________________
jochenvollmer.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 12.01.2009
Uhrzeit: 08:24
ID: 32022



AW: Glasfassadenanschluß am Betondecke/dach #5 (Permalink)
Social Bookmarks:

Die Fassade vor die Attikaaufkantung bis zur OK Attika zu führen ist ja jetzt nicht abseits der Standardlösungen. Bei Schüco und allen anderen findest Du da schon die Standarddetails.
