Hallo,

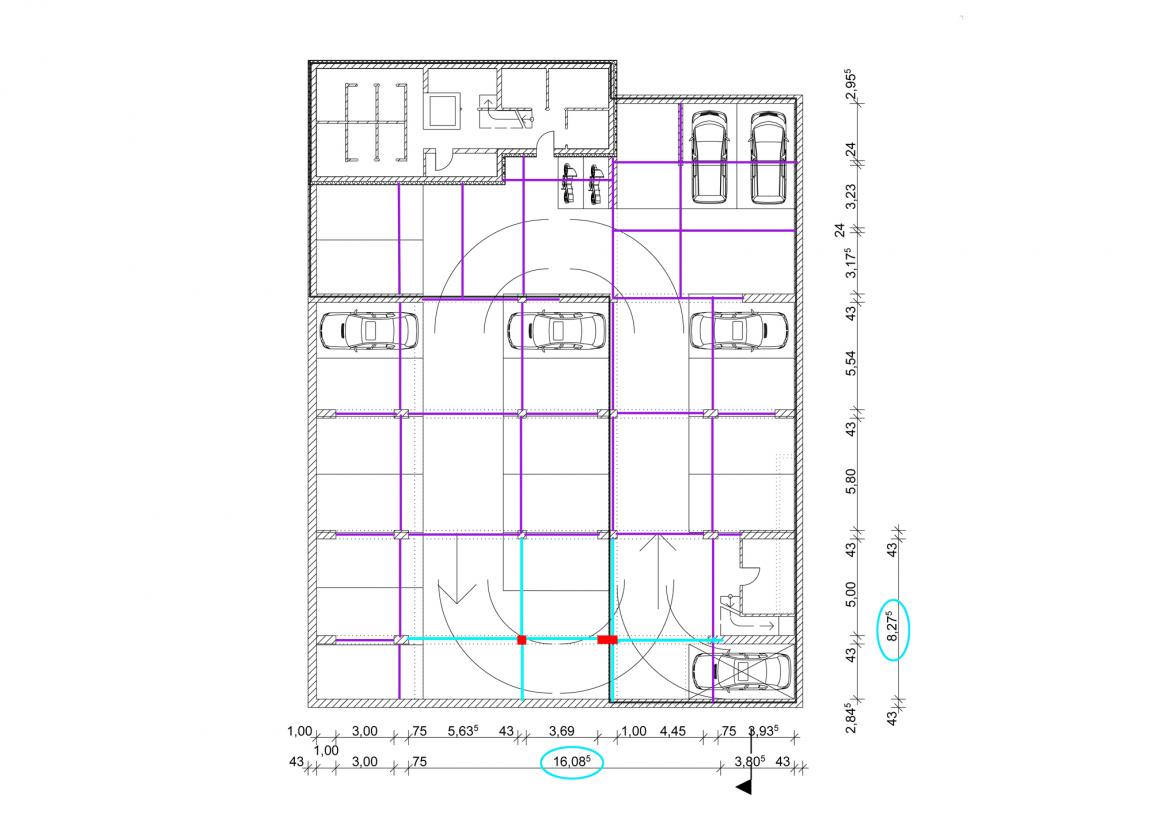

im Anhang habe ich eine Zeichung einer Tiefgarage.
Darüber befindet sich ein Mehrfamilienhaus, 4-geschossig.
Ich hab unter den tragenden Wänden Stützen und Unterzüge (lila).

Jetzt habe ich aber da wo die rot eingezeichneten Stützen sind ein Problem.
Ich schätze da muss noch mind. eine Stütze hin, aber das passt nicht so wie ich es eingezeichnet habe. Man kommt da mit dem Auto kaum durch.
Die Cyan-farbenen Unterzüge sind noch nich fest eingeplant.

Die Außenwände des Gebäudes hab ich mit der schwarzen Linie markiert.
Über der restlichen fläche ist der Innenhof, begrünt mit 4 Pflankübeln für Baumbepflanzung.

Hat jemand einen Vorschlag was man da machen könnte mit den roten Stützen und den hellblauen Unterzügen?
Miniaturansicht angehängter Grafiken
Tragwerksplanung Tiefgarage-tiefgarage.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.250
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 01.03.2013
Uhrzeit: 00:25
ID: 49633



AW: Tragwerksplanung Tiefgarage

#2 (Permalink)
Social Bookmarks:

Wie sollen die Autos eigentlich in die Parkflächen kommen.
Die Farhwegbreite mit 4m scheint doch etwas gering.

Die Fahrer die momentan in die Parkbuchten kommen,
kämen auch um die Stützen herum.

Gibt es da eine Rampe außerhalb des Gebäudes, oder
ist das Ganze ebenerdig?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.162
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 01.03.2013
Uhrzeit: 01:46
ID: 49634



AW: Tragwerksplanung Tiefgarage #3 (Permalink)
Social Bookmarks:

Länge Stellplatz mindestens 5 m; Mindeststfahrgassenbreite ist 5,50 m bei einer Stellplatzbreite von 2,50 m.
siehe §6: https://recht.nrw.de/lmi/owa/br_bes_...sg=2#det211502

Auch die Kurvenfahrt erscheint mir sehr optimistisch. Google mal nach "Schleppkurven".

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 22.12.2008
Beiträge: 492
k-roy: Offline


k-roy will become famous soon enough

Beitrag
Datum: 01.03.2013
Uhrzeit: 08:55
ID: 49635



AW: Tragwerksplanung Tiefgarage #4 (Permalink)
Social Bookmarks:

- man braucht eine Schleuse zum Treppenhaus
zu den Unterzügen fällt mir grad nix ein... schätze, die Stützen und UZ muss
man erst mal planen, und die Durchfahrt anderswo organisieren.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 01.03.2013
Uhrzeit: 09:03
ID: 49636



AW: Tragwerksplanung Tiefgarage #5 (Permalink)
Social Bookmarks:

ist ebenerdig

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 01.03.2013
Uhrzeit: 09:13
ID: 49637



AW: Tragwerksplanung Tiefgarage #6 (Permalink)
Social Bookmarks:

bei der kurvenfahrt hab ich mich an gewisse bedingungen im neufert gerichtet
auf der s. 401
da liegt der innere radius bei 3.35 m mit einer spur von 2.50m

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 01.03.2013
Uhrzeit: 16:47
ID: 49640



AW: Tragwerksplanung Tiefgarage #7 (Permalink)
Social Bookmarks:

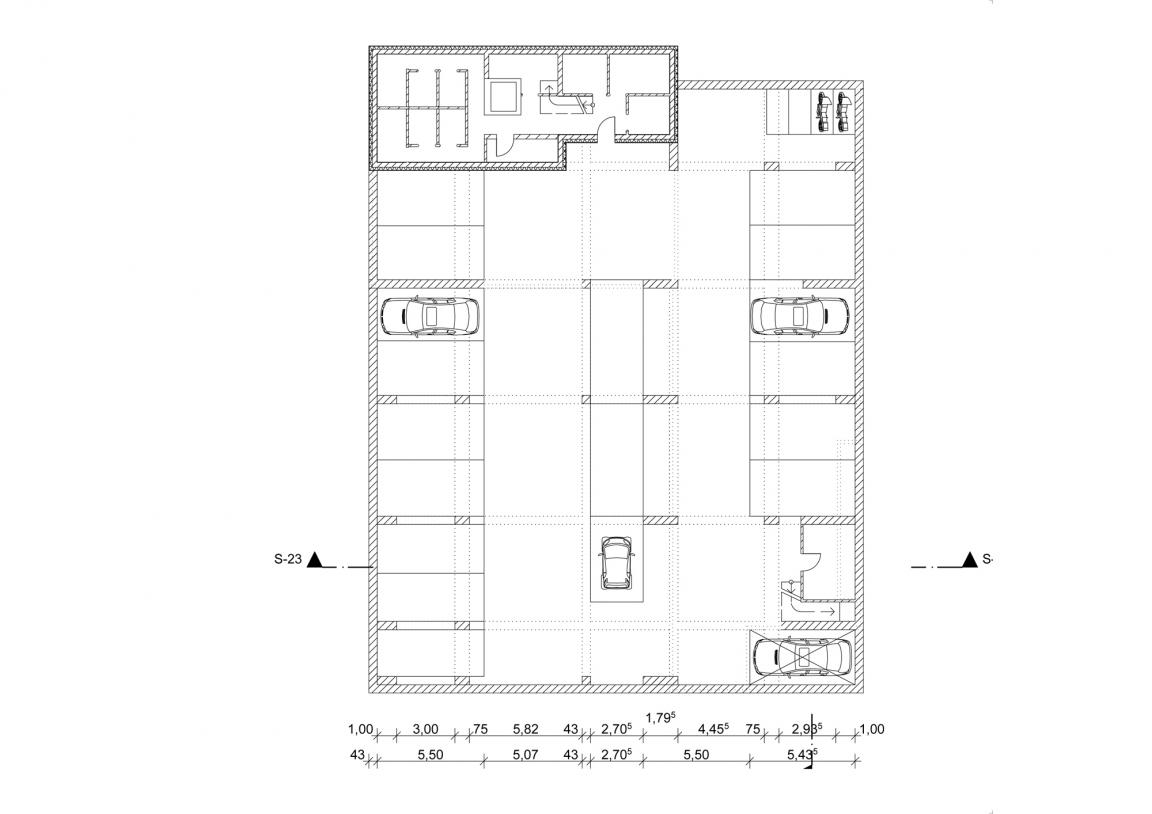

so müsste es denke ich funktionieren!??
Miniaturansicht angehängter Grafiken
Tragwerksplanung Tiefgarage-tiefgarage2.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.162
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 01.03.2013
Uhrzeit: 21:58
ID: 49641



AW: Tragwerksplanung Tiefgarage #8 (Permalink)
Social Bookmarks:

Nö. In die Fahrgasse darf natürlich kein Bauteil hereinragen.

Siehe auch: https://www.youtube.com/watch?v=W1r5smnndaU

Stell doch mal das Geschoss darüber ein, dann kann man besser beurteilen, wie man hier sie Stützen stellen kann.
Angehängte Dateien
Dateityp: pdf Bumm.pdf (489,9 KB, 672x aufgerufen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 01.03.2013
Uhrzeit: 23:40
ID: 49642



AW: Tragwerksplanung Tiefgarage #9 (Permalink)
Social Bookmarks:

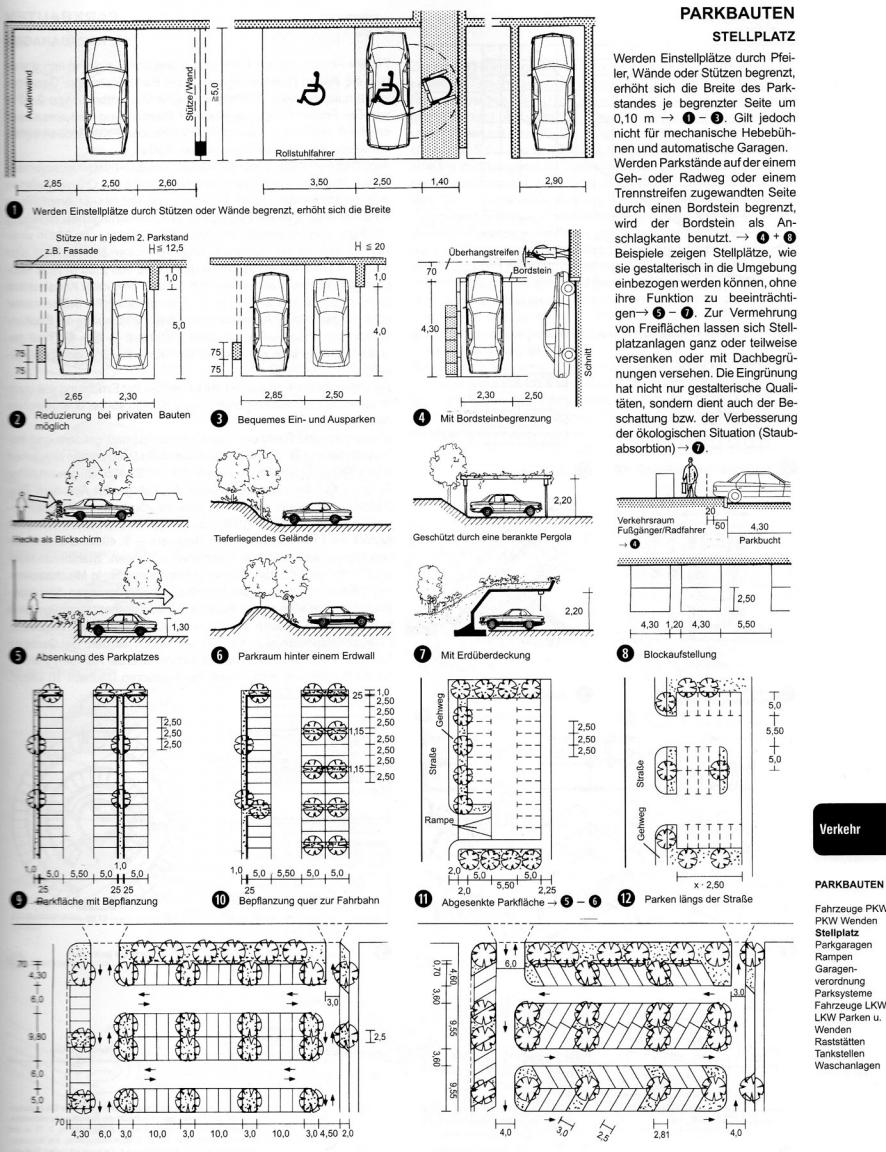

in der datei img408 ist eine seite aus neufert
da war das mit den 75 cm
je nachdem wie breit die stellplätze sind

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 01.03.2013
Uhrzeit: 23:42
ID: 49643



AW: Tragwerksplanung Tiefgarage #10 (Permalink)
Social Bookmarks:

...
Miniaturansicht angehängter Grafiken
Tragwerksplanung Tiefgarage-img408.jpg   Tragwerksplanung Tiefgarage-eg.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.162
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 02.03.2013
Uhrzeit: 00:51
ID: 49644



AW: Tragwerksplanung Tiefgarage #11 (Permalink)
Social Bookmarks:

Irgendwie kann ich da kein System erkennen. Es lohnt nicht, hier am Tiefgaragengrundriss herumzudoktern. Da muss alles noch mal grundsätzlich durchdacht werden. Besser alles in die Rundablage und noch mal neu.

Oder ist das etwa ein reales Projekt?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 02.03.2013
Uhrzeit: 11:50
ID: 49646



AW: Tragwerksplanung Tiefgarage #12 (Permalink)
Social Bookmarks:

mein prof. für tragwerksplanung meinte, dass es so gut wäre und es wird so funktionieren, auch mit den geschossen darüber.
nur mit der tiefgarage hab ich etwas zu kämpfen :/

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.162
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 02.03.2013
Uhrzeit: 13:08
ID: 49649



AW: Tragwerksplanung Tiefgarage #13 (Permalink)
Social Bookmarks:

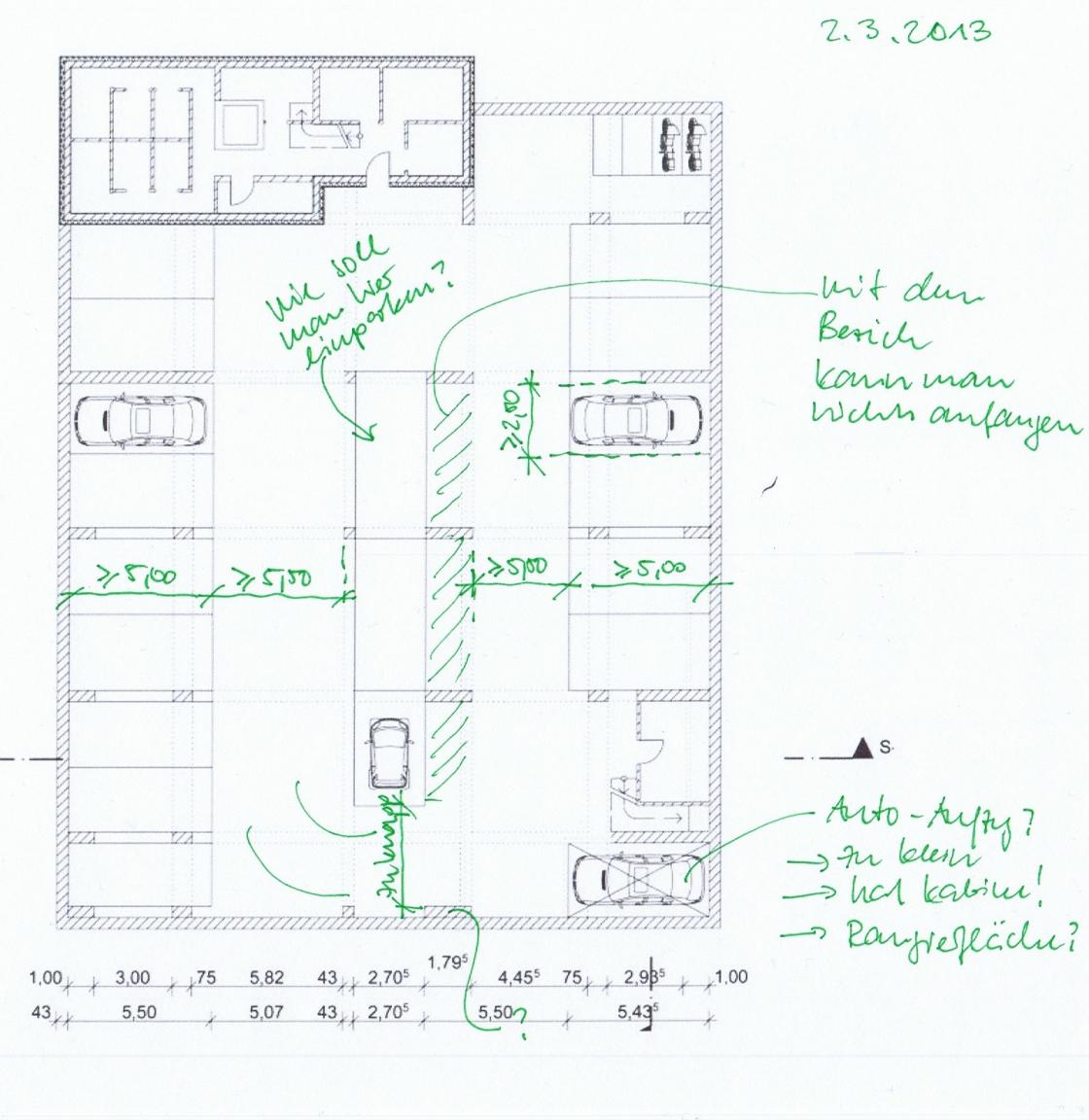

Da. noch mal zur Verdeutlichung, wo es hier klemmt.
Miniaturansicht angehängter Grafiken
Tragwerksplanung Tiefgarage-karasche.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.06.2012
Beiträge: 15
Iwona C.: Offline

Ort: Dortmund

Iwona C. is on a distinguished road

Beitrag
Datum: 02.03.2013
Uhrzeit: 18:34
ID: 49652



AW: Tragwerksplanung Tiefgarage #14 (Permalink)
Social Bookmarks:

vielen dank für eure hilfe

also ich habe es jetzt noch einmal überarbeitet

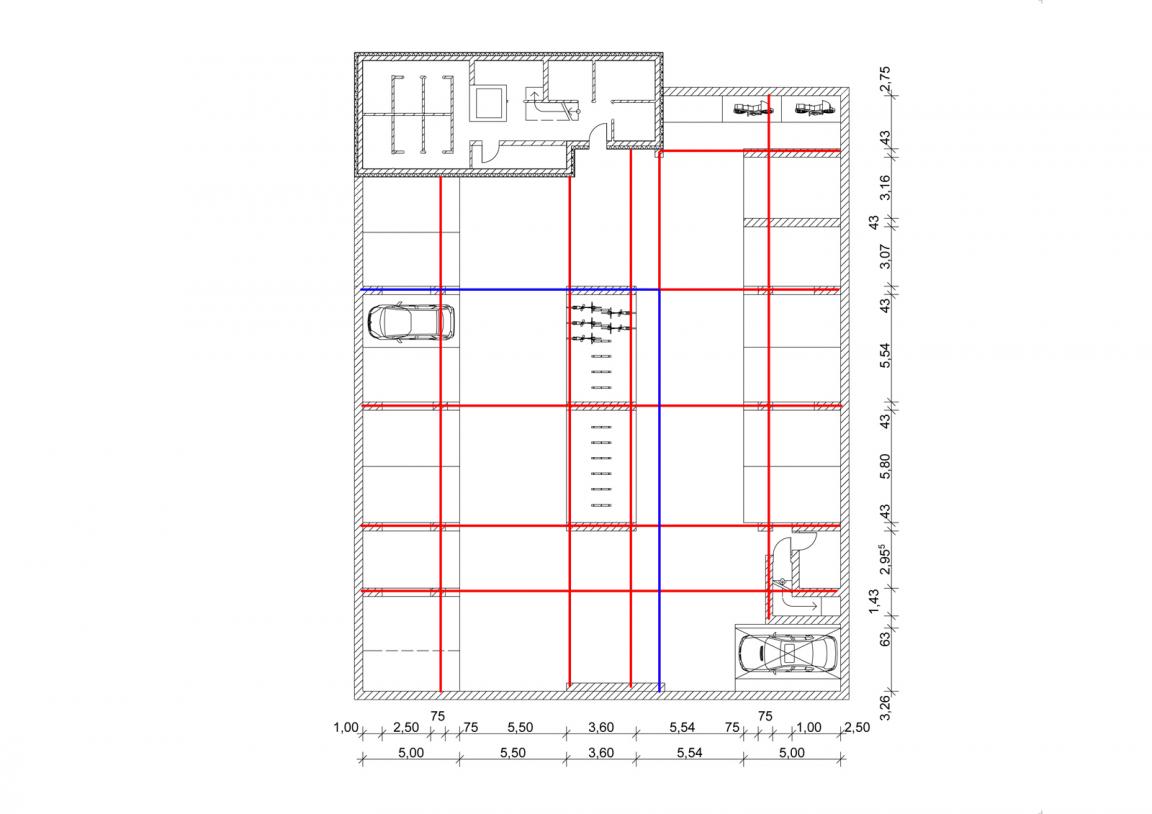

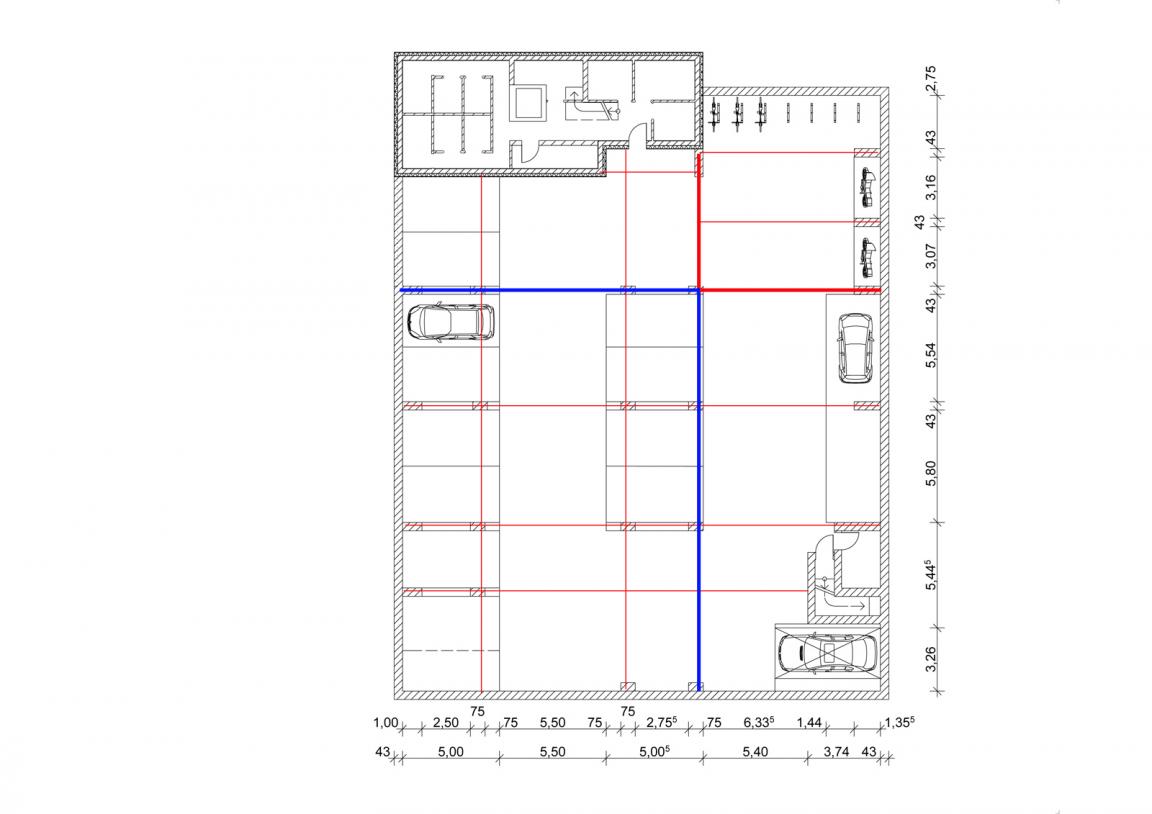

rot & blau sind die unterzüge, über den blauen linien befinden sich die außenwände der darüberliegenden geschosse

ich hoffe eines von beiden ist umsetzbar... ?
Miniaturansicht angehängter Grafiken
Tragwerksplanung Tiefgarage-tiefgarage-.jpg   Tragwerksplanung Tiefgarage-tiefgarage-b.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 22.12.2008
Beiträge: 492
k-roy: Offline


k-roy will become famous soon enough

Beitrag
Datum: 03.03.2013
Uhrzeit: 10:16
ID: 49655



AW: Tragwerksplanung Tiefgarage #15 (Permalink)
Social Bookmarks:

die zweite Variante sieht doch ganz gut aus ! Würde ich so lassen.
Nur den Abstellbereich finde ich ziemlich unklar strukturiert, zu viel Flure, aber immer noch keine Schleuse zur Tiefgarage.

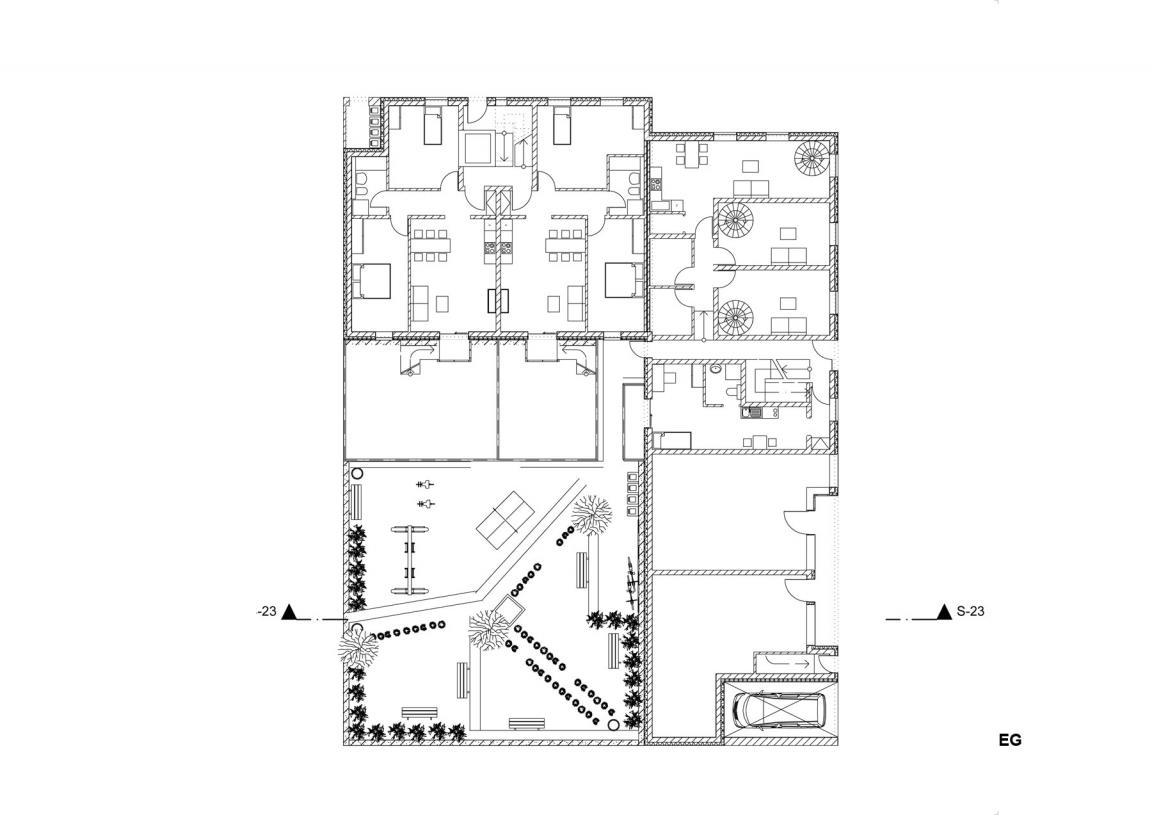

Wenn ich noch mal was zu dem EG-grundriss sagen darf:
Da ist keine Wohnqualität zu erkennen, keine Ordnung, kein Konzept.
Insgesamt gibt es keine Zonierung > wohnen zum Hof, wohnen nach Süden? die Wohnungen orientieren sich in alle Richtungen.

Zweispänner:
- Kinderzimmer viel zu groß, Elternzimmer zu schlauchig (3m Schrank fehlt). tauschen könnte eine Lösung zu sein.
- Wohnzimmer viel zu klein. Küche viel zu klein (Spüle, Arbeitsfläche?).
Ich sag mal, der Bereich sollte min 40m2 groß sein, dann funktioniert er.
- Müllraum in Gebäudeecke?
- Trotz Aufzug nicht Barrierefrei/Rollstuhlgerecht

Maisonetten:
- keine Systematik
- Spindeltreppe in Gebäudeecke statt in dem dunklen, ungenutzten Bereich
- 2 lange dunkle Flure !! als Erschliessung. Schlecht !
- die Einraumwohnung wickelt sich um die Treppe, Küche nur Durchgangsküche ...

Da gibts noch wesentlich mehr zu kritisieren .. Fazit: du musst dir über Gebäude- und Erschliessungskonzept und Wohnqualität VIEL mehr Gedanken machen, bevor es an die Tiefgarage geht. Darf man fragen, welches Semester du bist?
