Allplan 3D-Elemente schneiden oder zerren

#1 (Permalink)
Social Bookmarks:

Mahlzeit,

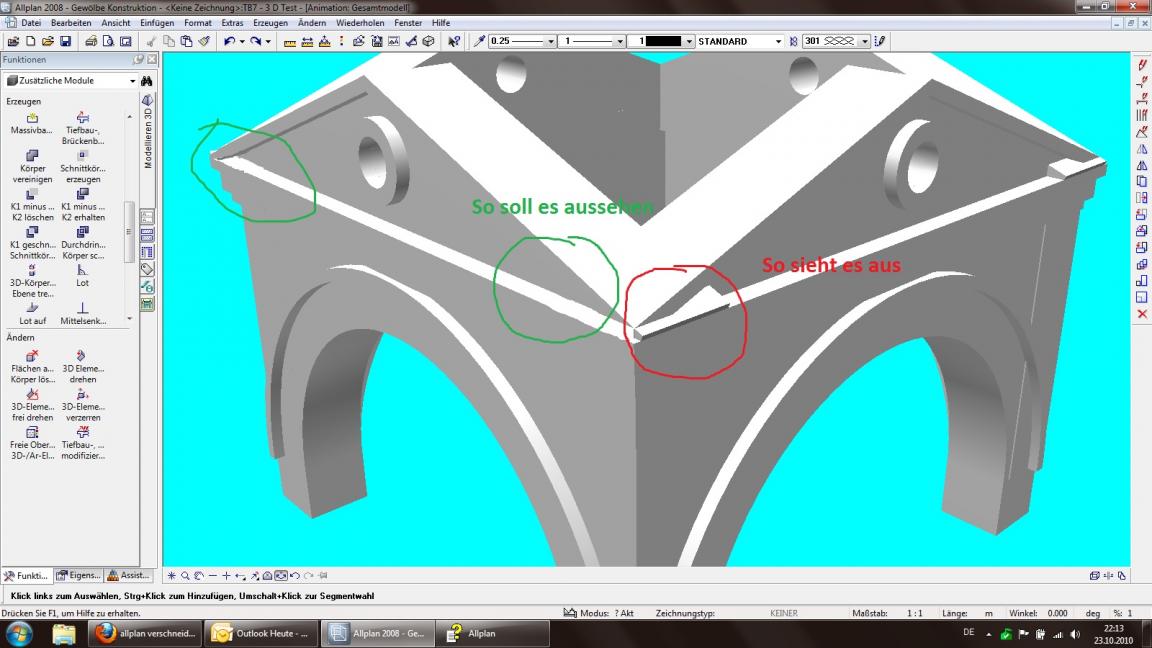

im Bild könnt Ihr sehen, dass ich eine etwas ausgefallene Konstruktion zeichne. Habe es im ersten Schritt in 2D gezeichnet, dann in 3D gewandelt, dann aufgestellt (90°) und dann kopiert und rotiert. Nun möchte ich aber, dass der Tympanon in jeder Ansicht als freies Dreieck zu erkennen ist und nicht von den Durchdringungen der Kopie verschandelt wird.
Wie kann ich die 3D-Objekte bearbeiten?

Jedes einzelne Element dieser Zeichnung kann ich selektieren. Mir fehlt nur der entscheidende Schupser.

Danke für Eure Hilfe!

Gregor

P.S. Die Zeichnung dient nacher als 3D-Geölbemodell...
