Ausführungszeichnung Dachgeschoss

#1 (Permalink)
Social Bookmarks:

Habe aufgrund einer normalen Grundrisszeichnung DG, nun eine Ausführungszeichnung dafür erstellten müssen!

Die Zeichnung sollte sehr genau werden, da ich noch nicht so viel Erfahrung drinn habe, hab ich sie hier reingestellt und hoffe auf Tipps oder Verbesserungsvorschläge!

P.S. Die 2m Linie kommt noch
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.266
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 22.03.2012
Uhrzeit: 16:31
ID: 46440



AW: Ausführungszeichnung Dachgeschoss

#2 (Permalink)
Social Bookmarks:

Wie sollen die Entwässerungsrohre in den Estrich passen?
Besonders das WC mit dem DN 100 dürfte schwer sein.

Ist die WD mit 8cm noch aktuell?

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 22.03.2012
Uhrzeit: 16:55
ID: 46441



AW: Ausführungszeichnung Dachgeschoss #3 (Permalink)
Social Bookmarks:

Zitat:
Zitat von fst Beitrag anzeigen
Wie sollen die Entwässerungsrohre in den Estrich passen?
Besonders das WC mit dem DN 100 dürfte schwer sein.

Ist die WD mit 8cm noch aktuell?

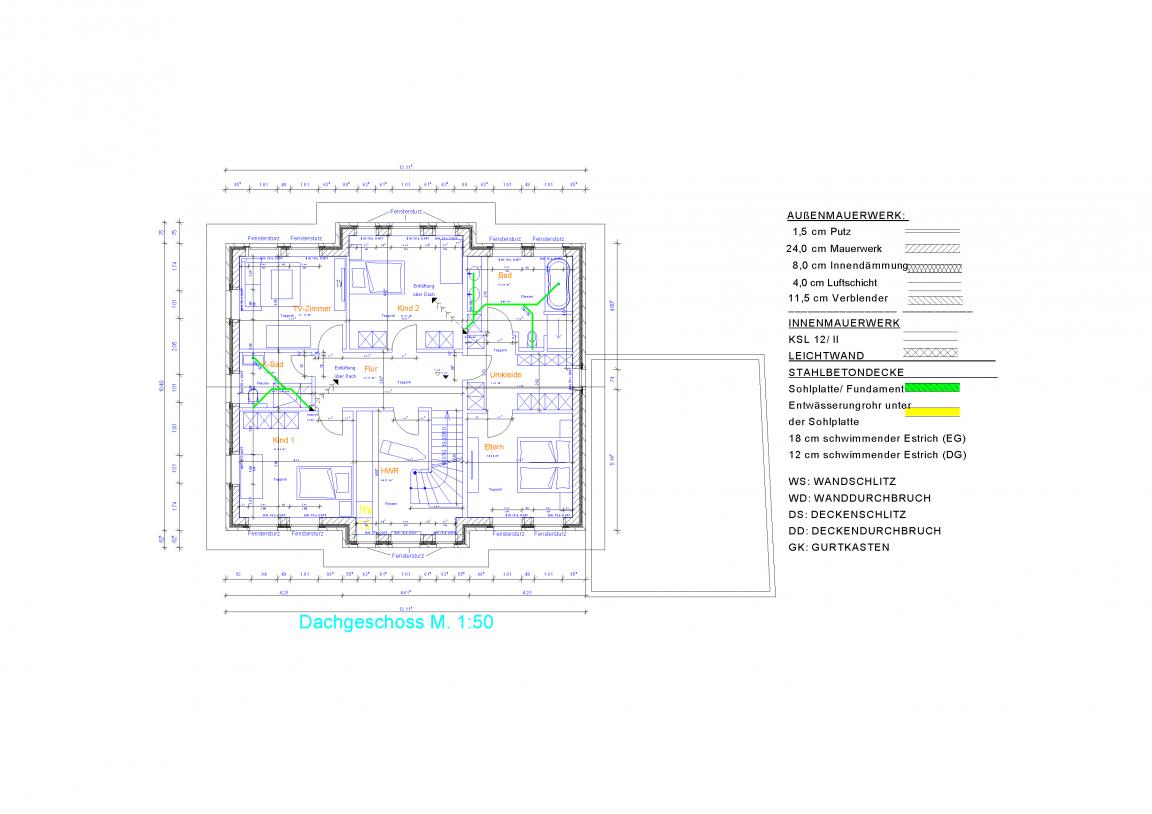

So jetzt hab ich meine Entwässerung nochmal anders verlegt(siehe Anlage)....wäre es so möglich?
Ja, der WD ist aktuell, darf er dort platziert werden?

Auf weitere Hilfe würd ich mich freuen :=)
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 22.03.2012
Uhrzeit: 20:22
ID: 46442



AW: Ausführungszeichnung Dachgeschoss #4 (Permalink)
Social Bookmarks:

Ich verstehe die Treppe nicht. Ist das DG das oberste Geschoss? Oder geht man über den HWR auf den Antritt der Treppe noch ein Geschoss hoher?

Entwässerung ist immer noch nicht klar die Fallrohre müssen an den WC liegen oder die WC an den Fallrohren. Sollen die Leitungen unter der Decke oder im Estrich verzogen werden? Falls im Estrich ist 12 cm Bodenaufbau nicht ausreichend. (Rohrstärke + Wandung an der dicksten Stelle + Gefälle +Estrichüberdeckung + Fliesen..)
Wandschlitze in Wandstärke sind sehr ungünstig (Schallschutz zu anliegenden Schlafräumen..., Stabilität der Wand) Besser Fallstrecken in Vorwandinstallationen legen

Betten möglichst nicht an die Außenwände platzieren.

Warum steht in der Legende Innendämmung? liegt doch VOR der tragenden Schale? 8 cm Dämmung ist ziemlich sicher nicht mehr ausreichend.

Zugang Bad und Eltern über Umkleide fragwürdig.

Wie kommt Tageslicht in den Flur?

Wie viel lichte Raumhöhe gibt es denn an den Fenstern auf den Traufseiten? Hier dringend einen Schnitt zeichnen.

Fensterstürze oder sowieso Ringanker erforderlich?

Ist das ein Umbau im Bestand oder ein kompletter Neubau? Falls Umbau muss Bestand, Abriss, Neue Bauteile gekennzeichnet werden und nur das nötigste im Bestand + alle Neubauteile vermassen.

Falls Neubau fehlt einiges an Maßen:
Wände und Raumgrößen, Fenster soweit wie möglich außen vermaßen. Vor- Rücksprünge außen vermaßen.
Rohbauhöhe der Fenster Innen und Außenschale angeben. Fenstervermassung Breite innen oder Außenschale fehlt, Türhöhen fehlen.
Türen entweder mit Bezug zu Trennwand im Raum oder komplett im Flur bemaßen.
1m und 2m Linie fehlen.

Möblierung an Türaufschlägen prüfen - Position Schalter und Steckdosen beachten.

Und: Warum liegen die beiden Risalite nicht exakt gegenüber?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 11.04.2011
Beiträge: 113
TappAr: Offline


TappAr will become famous soon enough TappAr will become famous soon enough

Beitrag
Datum: 23.03.2012
Uhrzeit: 13:00
ID: 46446



AW: Ausführungszeichnung Dachgeschoss #5 (Permalink)
Social Bookmarks:

bei meinem vorschreiber habe ich jetzt nicht alles gelesen, deswegen wiederholt sich vielleicht einiges.

1. entwässerung

ausführung ist mir überhaupt nicht klar. wo sollen diese leitungen hin. werden sie unter der decke verzogen oder sollen sie im estrich liegen? im estrich funktioniert sicher nicht, wenn hier wirklich nur 12cm eingebaut werden sollen.

tipp: rohrAUSSENdurchmesser und gefälle berücksichtigen. und überdeckung etc.

installationsvorwand bei doppelwaschtisch?

angabe höhe installationswand bei wc fehlt (raumhoch, irgendeine oberkante?)

2. estrich
gesamtausführung schwimmender estrich beschreiben, sofern es keinen separten bodenaufbauplan und bodenbelagsplan geben wird. estrichöhen für unterschiedliche beläge berücksichtigen.

3. höhenangaben
türhöhen sind anzugeben. ebenso deren bezugspunkte (okrd oder okffb)

4. raumangaben
bruttofläche und umfang sind in der regel ganz schick.

5. fenster
brüstungshöhe scheint enthalten zu sein. fensterhöhe? ebenfalls höhenbezugspunkt definieren. ggf. teilschnitt durch fensterbereich auf plan platzieren. uk fenstersturz angeben. falls vorhanden, kann ich es leider nicht lesen.

rollladen vorgesehen? bitte vermerken. ebenso, falls ja, lage gurtwickler.

6. dachkonstruktion
lage konstruktionsteile unklar. ebenso ausführung von gauben (?) etc. kann ich nicht erkennen.

7. innendämmung?
ist damit die kerndämmung der aussenwandkonstruktion gemeint? unklar. 8cm noch stand der technik? nachweis enev berücksichtigt? bestand?

8. treppe
konstruktion unklar. welche treppe ist das? die vom eg ins dg, oder geht die noch höher. schnittebene? austritt rohstufen vermaßen, ebenso fertigmaße.

9. dachkonstruktion

relavante konstruktionsteile vorhanden? stützen? pfetten? auswechslungen etc.? höhe kniestock? uk kehlbalkenlage? lage? dachüberstand? alles unklar, könnte so auch ein regelgeschoss sein.

10. vermaßung

rücksprünge zusätzlich vermaßen. lieber mehr maßketten nach aussen legen (z.b. hauptwände) und nur rücksprünge im grundriss vermaßen.

11. grundriss

steht nicht zur diskussion, oder? in ausführungsplänen sind möbel nach möglichkeit (unserer auffassung nach) zu vermeiden; nehmen nur platz für informationen weg. nur für installateure interessant, somit hier ggf. zweite planfassung erstellen für elektro. wenn bettenstellung o.ä. nicht diskutiert und verabschiedet wurden, dann wird zu falschen stellungen hin ggf. installiert. alles schon passiert. ggf. entsprechend vermerk auf plan platzieren.

12. laibungen

wie außenausführung der fensterlaibungen?

soviel mal auf die schnelle. viel erfolg.

gruß Tapp

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 11.04.2011
Beiträge: 113
TappAr: Offline


TappAr will become famous soon enough TappAr will become famous soon enough

Beitrag
Datum: 23.03.2012
Uhrzeit: 13:14
ID: 46447



AW: Ausführungszeichnung Dachgeschoss #6 (Permalink)
Social Bookmarks:

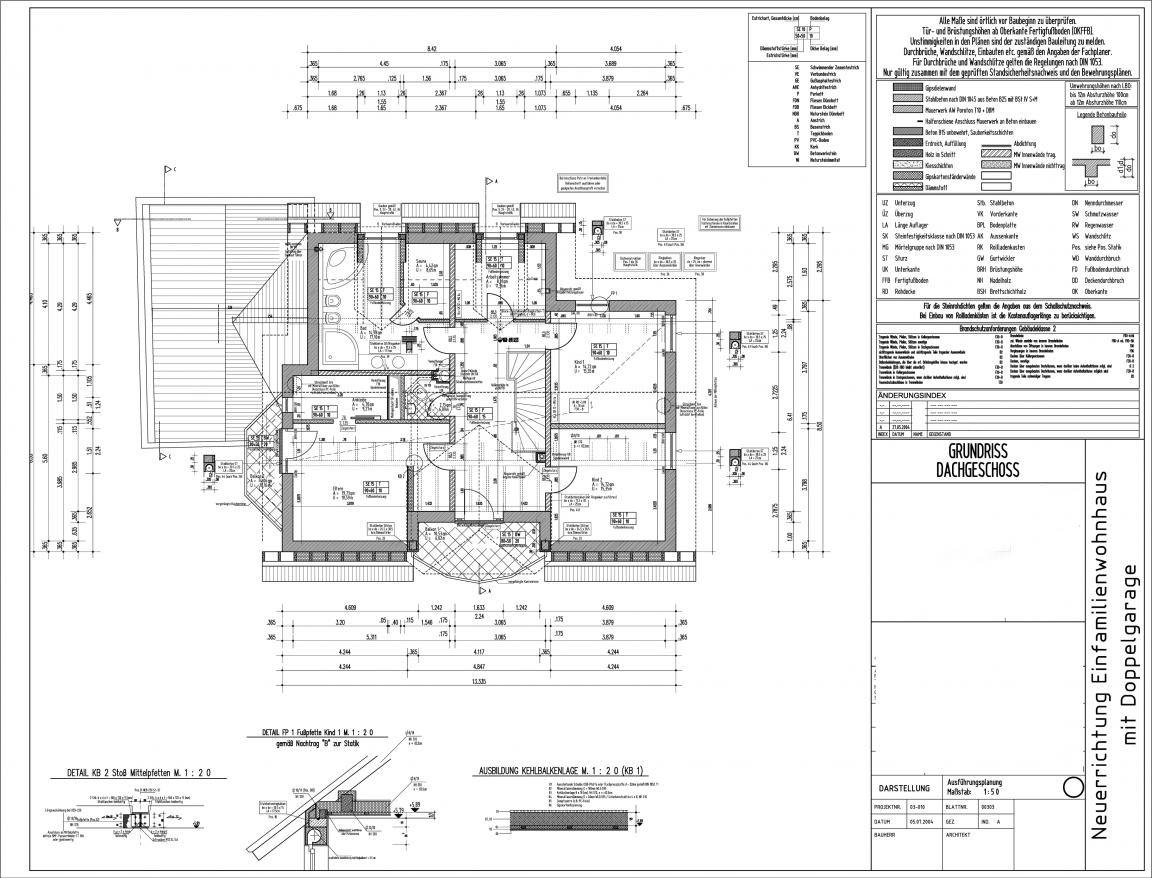

mal gekramt und tatsächlich bei mir einen alten ausführungsplan von vor ein paar jahren gefunden. habe ihn mal angehängt, hoffe ausreichend lesbar.
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 24.03.2012
Uhrzeit: 12:57
ID: 46454



AW: Ausführungszeichnung Dachgeschoss #7 (Permalink)
Social Bookmarks:

Es ist ein Neubau mit Walmdach!

Die Wand ist 49cm, hab nun die Dämmung auf 9 cm, die Luftschicht auf 3 cm geändert. Wäre dieses möglich?

Wäre in diesem Grundriss ein Fenstersturz oder Ringanker wirtschaflicher?

Muss man in der Ausführungsplanung die Balkenlage berücksichtigen? (Stützen, Pfetten, kniestock u. dachüberstand? Gehört dieses nicht in den Schnitt?

Ein Fassadenschnitt folgt!

Danke, für die Hilfe ich werde die Punkte berücksichtigen und meine bearbeitete Ausführungsplanung hier reinstellen.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 24.03.2012
Uhrzeit: 18:40
ID: 46455



AW: Ausführungszeichnung Dachgeschoss #8 (Permalink)
Social Bookmarks:

Zitat:
Zitat von darkdiva87 Beitrag anzeigen
Es ist ein Neubau mit Walmdach!
Dann hast du ja Dachschrägen in alle Richtungen. Hier unbedingt noch mal die lichte Höhe am Trempel im Zusammenhang mit der Möblierung prüfen. Nicht dass du dir hier zur Nutzbarkeit der Räume falsche Vorstellungen machst...

Zitat:
Zitat von darkdiva87 Beitrag anzeigen
Die Wand ist 49cm, hab nun die Dämmung auf 9 cm, die Luftschicht auf 3 cm geändert. Wäre dieses möglich?
9 cm Dämmung gibt es nicht. Üblicherweise Abstufung Dämmungsstärken in 2 cm Schritten. Was für eine Dämmstärke brauchst du denn? muss man mal berechnen. Hängt vom Gesamtdämmkonzept / Anforderung aus EnEV des Hauses ab. Mit normalen Ankern kann man einen max Schalenabstand von 15 cm hinbekommen. Mit Kerndämmung bekommt man damit 14 cm Dämmstärke unter bei 1 cm Fingerspalt. Es gibt mittlerweile auch Anker für größere Schalenabstände.


Zitat:
Zitat von darkdiva87 Beitrag anzeigen
Wäre in diesem Grundriss ein Fenstersturz oder Ringanker wirtschaflicher?
Ob ein Ringanker erforderlich ist musst du mit dem Statiker klären. Wenn du mit der Ausführungsplanung beginnst sollten ja schon die Positionspläne des Statikers vorliegen.


Zitat:
Zitat von darkdiva87 Beitrag anzeigen
Muss man in der Ausführungsplanung die Balkenlage berücksichtigen? (Stützen, Pfetten, kniestock u. dachüberstand? Gehört dieses nicht in den Schnitt?
ja. Stützen gehören unbedingt in den Grundriss. Ebenso die Dachgeometrie mit Dachüberstand, First und Graten. Pfetten únd Gratsparren würde ich ebenfalls einstricheln. Sparren im Anschnitt der Dachhaut mit darstellen.

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 26.03.2012
Uhrzeit: 01:31
ID: 46460



AW: Ausführungszeichnung Dachgeschoss #9 (Permalink)
Social Bookmarks:

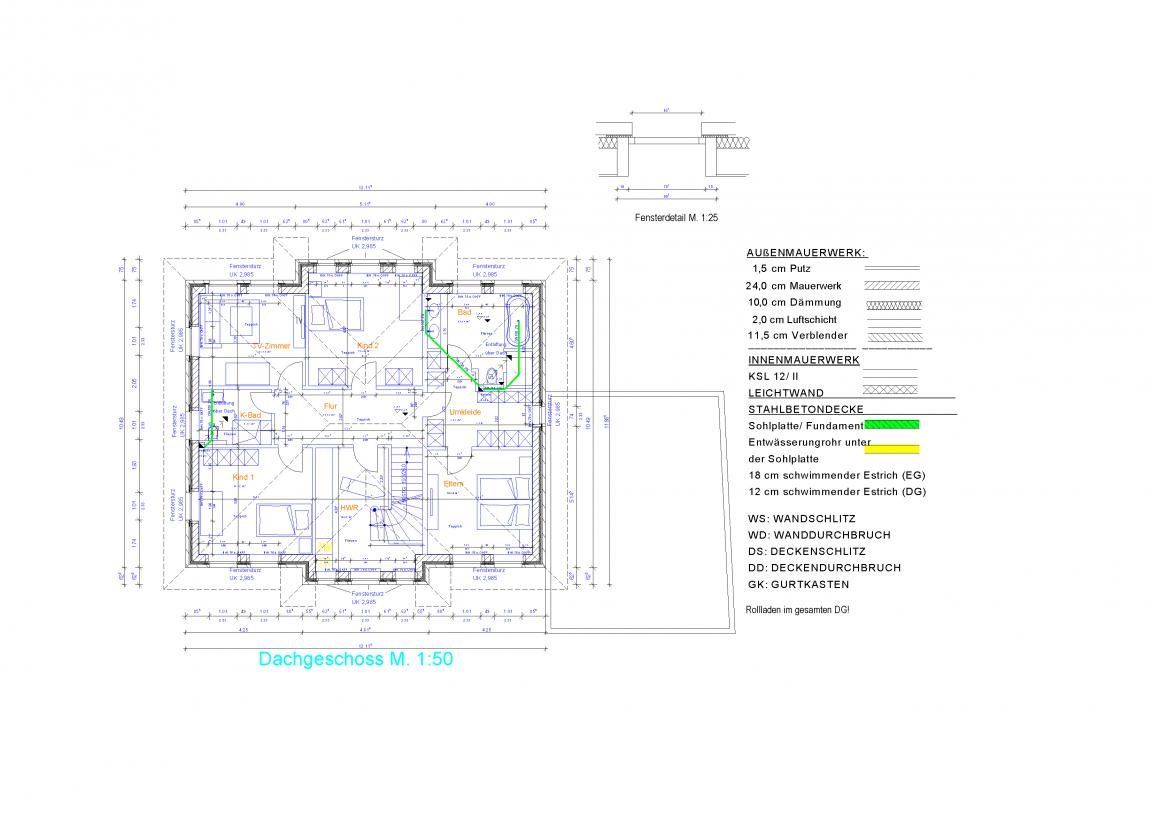

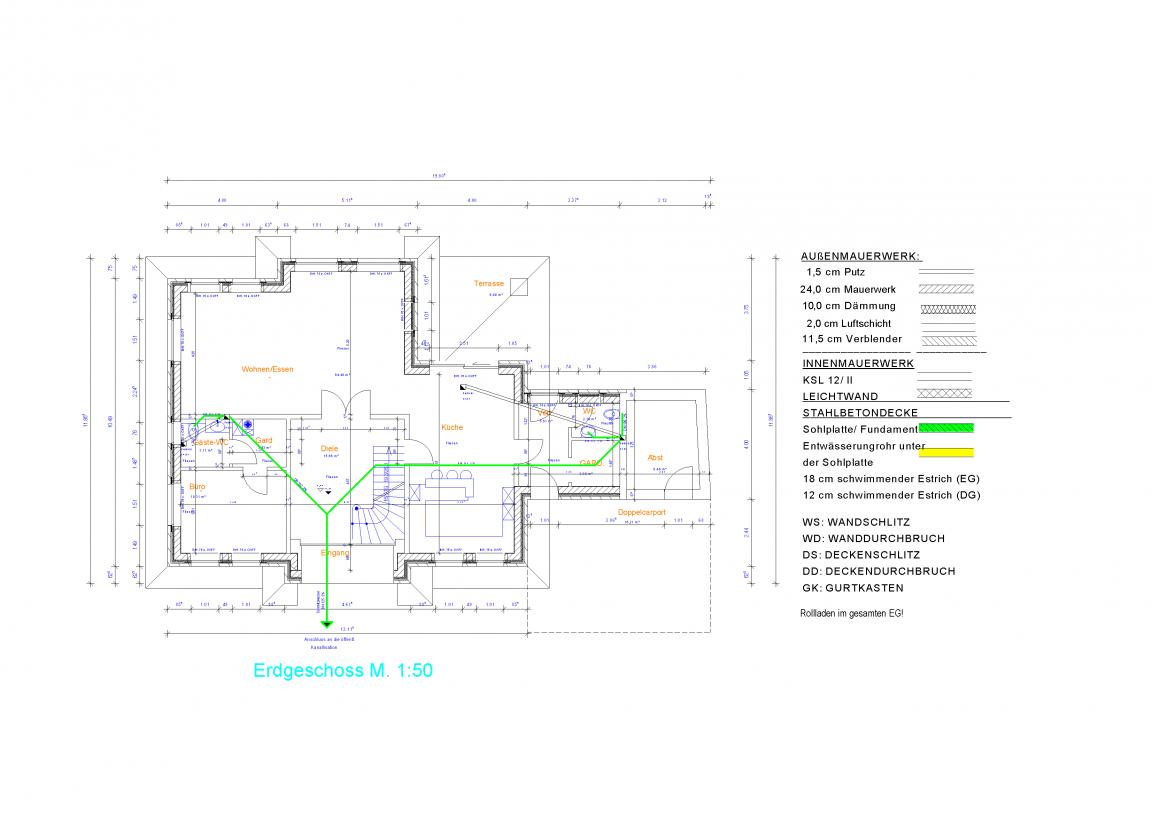

Hier stelle ich nochmal die bearbeiteten Ausführungszeichnung DG, sowei das EG rein. Habe die aufgeführten Punkte versucht zu beachten! Hoffe auf Verbesserungsvorschläge oder Fehler in der Zeichnung :=)
Miniaturansicht angehängter Grafiken
-eg.jpg   -dg.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 11.04.2011
Beiträge: 113
TappAr: Offline


TappAr will become famous soon enough TappAr will become famous soon enough

Beitrag
Datum: 26.03.2012
Uhrzeit: 09:00
ID: 46461



AW: Ausführungszeichnung Dachgeschoss #10 (Permalink)
Social Bookmarks:

also, die entwässerung vom bad verstehe ich immer noch nicht.

du willst die leitungen im estrich verziehen? bei deiner angegebenen stärke von 12cm funzt das nicht.

bei DN 50 plus Rohstärke + Muffen im gefälle von 1%, länge ca. 2-3m, hast du schon etwa 9-10cm. dann bleiben nur noch 2cm deckung durch estrich und bodenbelag. das geht nicht. unter der decke fällt aus, da dort wohl ein wohnraum ist. oder wird der abgehängt? oder wird die leitung vom lokus verzogen. der braucht mindestens DN80 bis DN90. wenn du die leitung schon enträgst dann auch mit gefälle und nenndurchmesser. din 1986 beachten!

nur die dachausmittlung draufziehen ist zwar schön, aber nutzt dir nichts für daten innen. wie sieht das aus an der unterkante? konstruktion eintragen.

sturz oder ringbalken? wie wäre es mit einem sturz als ringbalken. auch das geht.

und dämmstärken ergeben sich immer noch aus nachweis nach EnEV.

und treppe ist auch nicht klarer geworden, plus anderes.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 26.03.2012
Uhrzeit: 11:33
ID: 46462



AW: Ausführungszeichnung Dachgeschoss #11 (Permalink)
Social Bookmarks:

In der Küche muss nichts entwässert werden?
Fensterdetail mit super Wärmebrücken oder was sind das für Materialien in der Fensterleibung?

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 27.03.2012
Uhrzeit: 12:28
ID: 46469



AW: Ausführungszeichnung Dachgeschoss #12 (Permalink)
Social Bookmarks:

Die Entwässerungsleitungen verstehe ich leider nicht, wie sie am besten verlegt werden, genauso wie die Dachkonstruktion, die ja auch dazu gehört.

Da ich eine Bauzeichnerin bin, wäre es nett wenn ihr mir die entwässerung bzw. konstruktion in mein plan markiert o. einzeichnet. vlt. hab ich dann bessere vorstellungen :=)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 27.03.2012
Uhrzeit: 16:22
ID: 46477



AW: Ausführungszeichnung Dachgeschoss #13 (Permalink)
Social Bookmarks:

Sollte das nicht besser derjeneige machen, der auch Geld dafür kassiert?

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 27.03.2012
Uhrzeit: 17:02
ID: 46478



AW: Ausführungszeichnung Dachgeschoss #14 (Permalink)
Social Bookmarks:

Zitat:
Zitat von personal cheese Beitrag anzeigen
Sollte das nicht besser derjeneige machen, der auch Geld dafür kassiert?
Ja, das ein Probeprojekt. Nach einem Vorstellungsgespräch sollte ich dieses erstellen Ausführungszeichnung (EG+DG, Fassadenschnitt und Ansicht). Er wollte meine Leistungen sehen. Da ich noch keine Berufserfahrung habe, bitte ich um Hilfe!

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 02.01.2009
Beiträge: 615
Archiologe: Offline


Archiologe will become famous soon enough Archiologe will become famous soon enough

Beitrag
Datum: 27.03.2012
Uhrzeit: 18:37
ID: 46479



AW: Ausführungszeichnung Dachgeschoss #15 (Permalink)
Social Bookmarks:

Sag, daß das nicht wahr ist...!

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Antwort
Ähnliche Themen
Thema Autor Architektur-Themenbereiche Antworten Letzter Beitrag
Dämmung Dachgeschoss nach Sanierung LaHood Konstruktion & Technik 25 14.04.2011 08:42
Kurze Frage eines Laien zum Thema Altbau-Dachgeschoss und Architektenaufgabenfeld bln80 Bauherren & Auftraggeber 16 18.11.2009 11:23
Eingeschossig mit ausgebautem Dachgeschoss-wie zählt Luftraum? SvenjaL Planung & Baurecht 3 13.07.2009 10:56


tektorum.de ist ein Projekt von archinoah.de - Architekturportal und Forum für Architektur



Alle Zeitangaben in WEZ +2. Es ist jetzt 15:24 Uhr.
Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2022, Jelsoft Enterprises Ltd. (Deutsch)
SEO by vBSEO
Copyright ©2002 - 2022 tektorum.de®
