AutoCAD 2007 - Probleme mit dem 0-Punkt von XRefs

#1 (Permalink)
Social Bookmarks:

Hallo,

ich habe ein seltsames Problem mit einem XRef:

Ich habe eine Zeichnung A, kopiere diese und nenne Sie B.
B öffne ich und lösche den kompletten Inhalt, dann füge die Zeichnung A als Xref ein. (Bitte fragt nicht warum ich das mache... Es muss einfach so gemacht werden.)
Aus mir unerklärlichen Gründen sitzt das XRef der Zeichnung A anders zum 0-Punkt als in der Zeichnung A...

Wie kann das sein. Ich hatte sowas noch nie. :mad:


Da Zeichnung B eine Kopie von A ist, müssen auch alle Maßeinheiten etc. identisch sein.

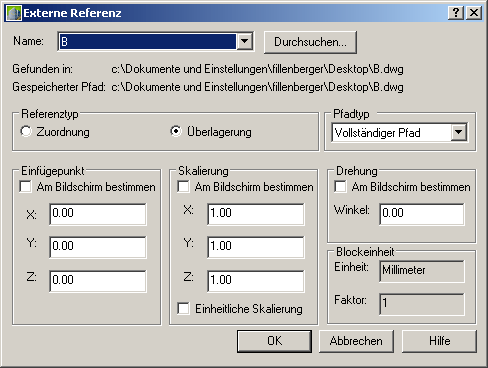

Anbei ein Screenshot des Einfügedialogs und die Dateien A und B - vielleicht hat ja jemand eine Idee...



Grüsse
Flo
