ArchiCAD Objekte aus XRef kopieren

#1 (Permalink)
Social Bookmarks:

Hallo zusammen,

ich habe wieder eine Frage in ArchiACD, die mich jetztschon seit 30 Minuten aufhält:
Ich habe einen Vermesserplan als XREF in ArchiCAD.
Ich möchte nun Objekte von diesem XREF kopieren und auf eigene Ebenen legen. Z.B. Bestandsgebäude, die Abgerissen werden sollen.
Nur bekomme ich das nicht hin. Die Objekte bleiben nach dem Kopieren auf den XREF-Layern und lassen sich keinen anderen Ebenen zuweisen.
Das kann doch nicht sein.

Also wie geht's ?
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 13:52
ID: 38962



AW: ArchiCAD Objekte aus XRef kopieren

#2 (Permalink)
Social Bookmarks:

Zitat:
Zitat von mika Beitrag anzeigen
Hallo zusammen,

ich habe wieder eine Frage in ArchiACD, die mich jetztschon seit 30 Minuten aufhält:
Ich habe einen Vermesserplan als XREF in ArchiCAD.
Ich möchte nun Objekte von diesem XREF kopieren und auf eigene Ebenen legen. Z.B. Bestandsgebäude, die Abgerissen werden sollen.
Nur bekomme ich das nicht hin. Die Objekte bleiben nach dem Kopieren auf den XREF-Layern und lassen sich keinen anderen Ebenen zuweisen.
Das kann doch nicht sein.

Also wie geht's ?
Wäre doch auch unlogisch, wenn es klappen würde.
Das XREF referenziert nur den Inhalt der externen Datei.
Du möchtest aber den Inhalt ändern.

Lade die Datei doch über dazuladen!
Oder wähle im XRef Manager anhängen.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 15:06
ID: 38964



AW: ArchiCAD Objekte aus XRef kopieren #3 (Permalink)
Social Bookmarks:

Nein, das ist nicht logisch.
Ich kann die Objekte ja auswählen, kopieren und wieder einsetzen, verdrehen und verschieben, nur die Ebene kann ich für die Kopie nicht ändern.

Dazuladen möchte ich nicht, weil ich dann wieder den ganzen Layer-Schmott in ArchiCAD bekomme. Als XRef sind die schön separiert unterhalb der Ebenen.
Bei jedem Dazuladen wird meine Ebenen-Struktur versaut. Und es ist sehr mühevoll, immer erst alles von anderen Aufzuräumen, bevor ich es in ArchiCAD bekomme.

Daher ist es doch sehr logisch, einzelne Objkete von XREFs auszuwählen, zu kopieren, der Kopie eine andere Ebene zuzuweisen, und sie dann zu manipolieren.

Also wie geht's ?
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 15:27
ID: 38965



AW: ArchiCAD Objekte aus XRef kopieren #4 (Permalink)
Social Bookmarks:

Zitat:
Zitat von mika Beitrag anzeigen
....
Also wie geht's ?
Das Ausgangsobjekt bleibt dann aber bestehen.
Das mit dem kopieren müsste funktionieren, wenn die Xref Ebenen
entsichert sind. Ich konnte dann die Bauteile polieren.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 16:39
ID: 38968



AW: ArchiCAD Objekte aus XRef kopieren #5 (Permalink)
Social Bookmarks:

Zitat:
Zitat von fst Beitrag anzeigen
Das Ausgangsobjekt bleibt dann aber bestehen.
Das mit dem kopieren müsste funktionieren, wenn die Xref Ebenen
entsichert sind. Ich konnte dann die Bauteile polieren.
Genau. Das Ausgangsobjekt, soll unverändert bestehen bleiben. Die Kopie soll einer anderen Ebene zugewiesen werden.
Nach dem Entsperren kann man die Kopie verändern, aber eben nicht die Ebene der Kopie. Gibt's dafür keine Lösung ?
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 16:45
ID: 38969



AW: ArchiCAD Objekte aus XRef kopieren #6 (Permalink)
Social Bookmarks:

Kann es sein, dass das nur für einzelne Objekte geht ?
Wenn ich nur eine Polylinie Kopiere geht's. Dann kann ich auch die Ebene umstellen. Wenn ich aber eine ganze Gruppe aus dem XREF kopiere, kann ich die Ebene nicht umstellen.
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 04.05.2010
Uhrzeit: 17:06
ID: 38970



AW: ArchiCAD Objekte aus XRef kopieren #7 (Permalink)
Social Bookmarks:

Ich hab's jetzt irgendwie geschafft. Nur kann ich nicht mehr genau nachvollziehen wie.
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 19.05.2010
Uhrzeit: 08:02
ID: 39233



AW: ArchiCAD Objekte aus XRef kopieren #8 (Permalink)
Social Bookmarks:

Vielleicht lagen die in der Gruppe enthaltenen Elemente ihrerseits auf unterschiedlichen Ebenen (in einem Fachplaner-DXF ist einfach alles möglich). In diesem Fall kann man die Gruppierung mit Alt-G temporär aussetzen, dann kann man auf die Parameter der Einzelteile zugreifen. Das müsste auch mit der von Dir gewünschten Ebenenzuweisung klappen, hab nur grad AC nicht offen.

Gruß
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 19.05.2010
Uhrzeit: 11:09
ID: 39237



AW: ArchiCAD Objekte aus XRef kopieren #9 (Permalink)
Social Bookmarks:

Hallo Michael -

das wars aber nicht, habs grad ausprobiert, sorry. Bei mir funktioniert das Ebenen-Umsortieren auf einen Schlag auch dann, wenn die Gruppenelemente auf unterschiedlichen Layern lagen, aber nicht bei XRefs.

Find ich jetzt auch erstmal nervig, werde die Frage mal im ArchiCad-Forum stellen bzw. nach dem Thema suchen, dauert aber bis heut nachmittag.

Gruß
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 19.05.2010
Uhrzeit: 11:23
ID: 39238



AW: ArchiCAD Objekte aus XRef kopieren #10 (Permalink)
Social Bookmarks:

OK habs jetzt noch geschafft nachzusehen, der Weg eine DXF als Zeichnung zu platzieren (Zeichnungs-Werkzeug) scheint mir praktischer zu sein. Einfach mit dem Werkzeug irgendwo hinklicken, Datei auswählen, Zeichnung aktivieren und Bearbeiten-Zerlegen wählen. Da gibts verschiedene Optionen zum Erhalt/Nichterhalt des Originals, vor allem bekommt man bei der Variante nicht den ganzen Ebenensalat des DXF in die Datei.

Gruß
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 19.05.2010
Uhrzeit: 20:26
ID: 39251



AW: ArchiCAD Objekte aus XRef kopieren #11 (Permalink)
Social Bookmarks:

Hey Horst,

schön mal wieder etwas von Dir zu lesen.
Danke für Deine Recherche.
Ist es nicht so, dass bei dem Platzieren eines DXF/DWGs als Zeichnung, alle Layer des DXF/DWGs zu "normalen" ArchiCAD-Ebenen werden ?
Was ich bei XRefs ganz gut finde ist ja, dass ich bei den DWGs der Fachplaner, wenn ArchiCAD die schon alle mit in die ArchiCAD-Ebenenstruktur aufnimmt, dies dann aber wenigstens gruppiert am unteren Ende des Ebenenmanagers aufgeführt werden. Das hilft Übersicht zu bewahren.
Und ein XRef aktualisiert sich automatisch.
Oder ?!

Naja, wahrscheinlich wieder ein Benutzer-Denkfehler meinerseits.
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 19.05.2010
Uhrzeit: 22:01
ID: 39253



AW: ArchiCAD Objekte aus XRef kopieren #12 (Permalink)
Social Bookmarks:

Da hast Du schon recht, kommt halt drauf an was man will. Ich muss gestehen, dass ich noch nicht mit XRefs gearbeitet habe, außer in C4D ;-)

Hab jetzt das Ganze mal im archicadforum vorgebracht.

Bis dahin
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 20.05.2010
Uhrzeit: 12:52
ID: 39263



AW: ArchiCAD Objekte aus XRef kopieren #13 (Permalink)
Social Bookmarks:

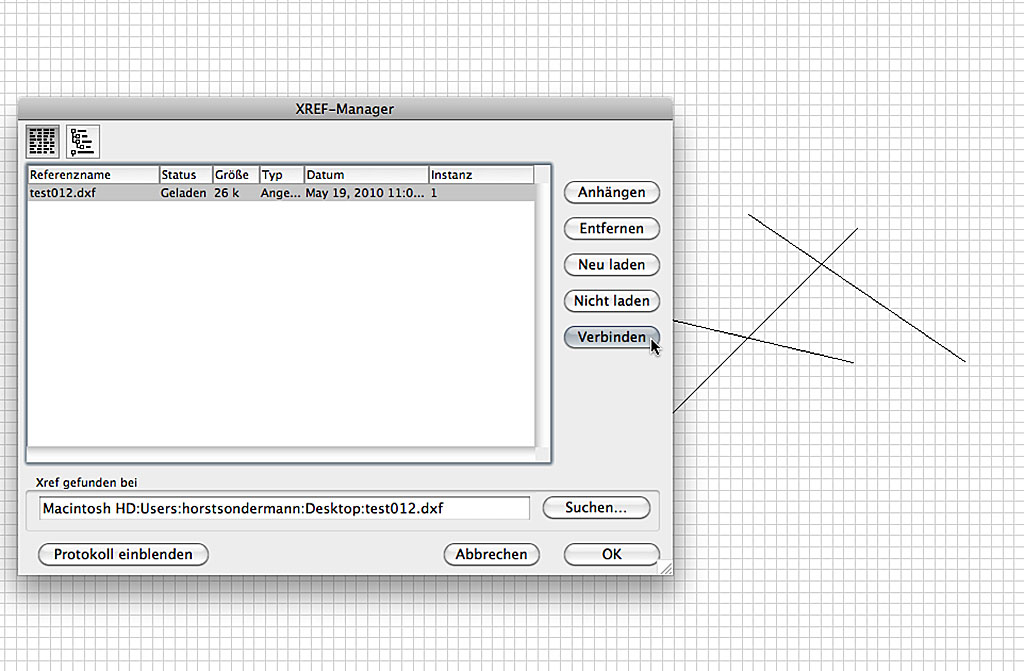

Ein XRef kann mit dem XRef-Manager in die Projektdatei eingebunden werden (s.Bild), so dass seine Elemente zum Editieren zur Verfügung stehen - dann ist allerdings die Referenzierung weg.

Sonst kann man von einer XRef-Grafik nichts kopieren.

Soweit der Stand aus dem ArchiCad-Forum.

Gruß
Miniaturansicht angehängter Grafiken
ArchiCAD Objekte aus XRef kopieren-ac_xref.jpg
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 20.05.2010
Uhrzeit: 14:20
ID: 39265



AW: ArchiCAD Objekte aus XRef kopieren #14 (Permalink)
Social Bookmarks:

Zitat:
Zitat von hs Beitrag anzeigen
Ein XRef kann mit dem XRef-Manager in die Projektdatei eingebunden werden (s.Bild), so dass seine Elemente zum Editieren zur Verfügung stehen - dann ist allerdings die Referenzierung weg.

Sonst kann man von einer XRef-Grafik nichts kopieren.

Soweit der Stand aus dem ArchiCad-Forum.

Gruß
Einbinden bring Mika ja nichts, da dann die Vorteile des XRefs verloren gehen.
Ich denke er möchte nur Teile der DWG Datei, in seine Datei kopieren und dann den Rest mit Ebenen etc. wieder rauswerfen um seine Datei "sauber" zu halten.

Ich kann aber sehr wohl aus einem Xref kopieren.
Allerdings muss ich dazu die Ebenen des Xrefs entsichern.

Hier irrt das andere Forum wohl

Nach dem Einfügen muss man dann die Bauteile auf eine andere Ebene legen
um danach mit dem Xref manager das Xref mit den Attributen zu entfernen.

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 20.05.2010
Uhrzeit: 15:25
ID: 39268



AW: ArchiCAD Objekte aus XRef kopieren #15 (Permalink)
Social Bookmarks:

Stimmt, FST.

Habe dem anderen Forum Bescheid gesagt, mit Urheberhinweis.

Gruß
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Antwort
Ähnliche Themen
Thema Autor Architektur-Themenbereiche Antworten Letzter Beitrag
xref Problem domprom Präsentation & Darstellung 1 07.06.2009 15:55
ArchiCAD Objekte umwandeln Kieler Präsentation & Darstellung 8 07.04.2008 10:55
Objekte in ArchiCAD skalieren mika Präsentation & Darstellung 3 04.04.2007 00:36
gleiche Objekte in ArchiCAD auswählen mika Präsentation & Darstellung 3 06.12.2005 15:24
Objekte kippen in Archicad ? holger Präsentation & Darstellung 12 22.11.2004 17:07


tektorum.de ist ein Projekt von archinoah.de - Architekturportal und Forum für Architektur



Alle Zeitangaben in WEZ +2. Es ist jetzt 00:30 Uhr.
Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2020, Jelsoft Enterprises Ltd. (Deutsch)
SEO by vBSEO
Copyright ©2002 - 2018 tektorum.de®
